| MOQ: | 1セット |
| 価格: | $20,000.00 / Set |
1.5Tおよび1.3TカスタムMRI RFケージ
MRIスキャニングルーム製品の特徴:
RFシールドルームは、EMC、自動車または軍用車両の無線技術、MRIスキャンなど、さまざまなアプリケーションテストを実行するために必要なRFノイズのない環境を提供します。これらのルームは、Smartshield TMモジュラーRFシールド、電磁パルス保護EMPPシールド、TEMPEST（セキュア通信）シールド、および建築シールドフルシステムで構築されています。放射エミッション：30MHz～18GHz 放射イミュニティ：30MHz～6GHz
MRIスキャニングルームの説明:

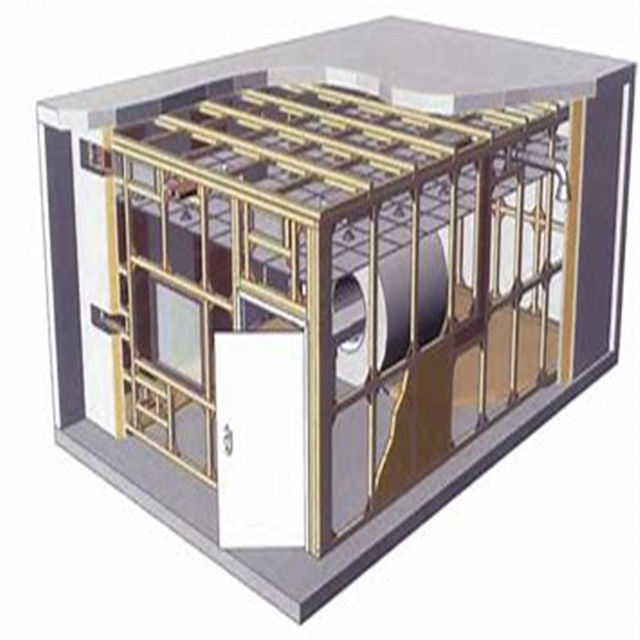

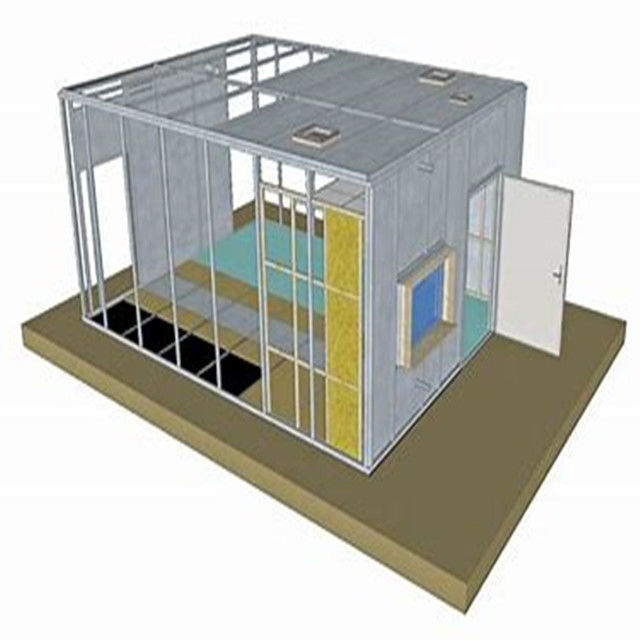

このモジュラーフレーム構造は、あらゆる設計基準に適合できる電気めっき銅で覆われています。エンジニアリングされたボルト締めシステムは、幅4.4cm（1 3/4インチ）のシームが高圧縮されており、シームレスなシールド表面を提供することでRF整合性を向上させます。設計上、内部ファスナーはシールド表面を貫通する必要がないため、シールドの長寿命化に貢献します。
| 製品の特徴 | ||||
| シールドパネルは、成形された冷間圧延鋼板で作られています。それらは接合され、CO2保護で溶接されており、プレートの歪みを抑制し、鋼板のレベリングを保証します。 | ||||
| 自立型フレーム構造は、断面材で作られています。 | ||||
| シールドドアはオプションです：標準電動ドア（電動/手動選択可能）、フルオートマチックシールドドア（光起動パスワード付き）スライドドア。ドア表面にはサブシャイニングステンレス鋼の装飾が施されています。ドアの標準寸法は0.85×2（m）です。 | ||||
| 大型吊り下げスライドシールドドア、電動スライドプッシュインドア、電動スライドエアバッグドア、トラック付き回転ドア。 | ||||
| 換気窓はセルラー導波管タイプで、寸法は300×300（mm）です。 | ||||
| 電源フィルターは、高性能・低漏洩の状態です。 | ||||
| 電話、空調、防火設備、光ファイバー、CAT5ケーブルはカスタマイズ可能です。 | ||||
| 標準的な機器室の要件に従って、シールドルーム内に装飾が配置されます。 | ||||
| シールド特性（dB） | ||||
| 14kHz | 85dB | ||
| 100KHz | 100dB | |||
| 200KHz | 110dB | |||
| 平面波 | 50-103MHz | 120dB | ||
| 1-10GHz | 110dB | ||
| 10-20GHz | 100dB | |||
| 20-40GHz | 80dB | |||
| 適用範囲 | ||||
| EMCテスト | ||||
| 項目1 | モジュールパネルタイプ、2mm/3mm亜鉛メッキ鋼板 | |||
| 項目2 | RFシールドドア、開口サイズ：1000*2000mm またはカスタム寸法 | |||
| 項目3 | 電源フィルター 16A/ 32A/50A/63A またはカスタムパラメータ | |||
| 項目4 | ハニカム換気パネル 300x300x25mm 300x600x25mm またはカスタム寸法 | |||
| 項目5 | RFパネル 300*200mm、導波管含むØ4cm / L220cm x1 BNC*2/N*2/SMA*2 またはカスタム寸法 | |||
| 項目6 | 床 帯電防止床またはラミネートフローリング またはカスタム素材 | |||
| 項目7 | フォームRF吸収材 フェライトタイル 高出力吸収材 | |||
| 項目8 | ベリリウム銅フィンガー | |||
| 項目9 | 鋼製導波管 | |||
| 項目10 | EMIシールドガスケット | |||
MRIスキャニングルームアクセサリー
| アクセサリー1 | MRIドア 1.2x2.1M |
| アクセサリー2 | MRI窓 0.8x1.2M |
| アクセサリー3 | EMIフィルター 16A/ 25A/ 30A |
| アクセサリー4 | 真鍮ハニカムフィルター 300x300x25mm 300x600x25mm |
| アクセサリー5 | 銅パネル 銅箔 1380mmx0.105mm |
| アクセサリー6 | 真鍮導波管 |
| アクセサリー7 | 銅テープ 幅25mm 50M/ロール 幅50mm 50M/ロール |
| アクセサリー8 | 銅ウール 2.5KGS/ロール |
| アクセサリー9 | ベリリウム銅フィンガー |
|
|
