ハイライト
MRI RFのおり
,MRI RF シールドルーム
,2.0T Mri機械RFおり
-
力電子
-
サイズカスタマイズされた
-
付属品1MRI窓
-
付属品2MRI ドア
-
付属品3銅のパネル
-
付属品4EMIフィルター
-
付属品5ハニカム
-
付属品6ガス導波路
-
アクセサリ 7床材用PVC
-
アクセサリ 8壁用PVC
-
アクセサリ 9ライト
-
販売単位単品
-
単一パッケージのサイズ200X200X200cm
-
単体総重量500.000 kg
-
パッケージの種類木製ケース
-
起源の場所中国
-
ブランド名HZ
-
モデル番号MRI RFのおり
-
最小注文数量1セット
-
価格$20,000.00 / Set
MRI RFケージ RFシールドルーム 2.0T MRI装置用 EMCチャンバー
2.0T MRI装置用MRI RFケージ
- EN61000.4.3/EN50147-1に準拠したイミュニティおよびエミッション性能
- ETSIテスト規格（UKAS認定）も複数満たしています
- 柔軟なモジュラー設計により、現場変更やアップグレードが容易
- ISO17025により独立して認証された18GHzで100dBのシールド性能
MRIスキャニングルーム製品の特徴：
- 電気メッキされた純銅
- 400MHz周波数まで> 100dBのRF減衰レベル
- 自立型、構造的に分離されたRF壁
- 軽量な壁および天井パネル
- 工場で設計・製造されたRFシールドパネル
- 施工業者に優しい内装
- MRIスキャニングルームの説明：

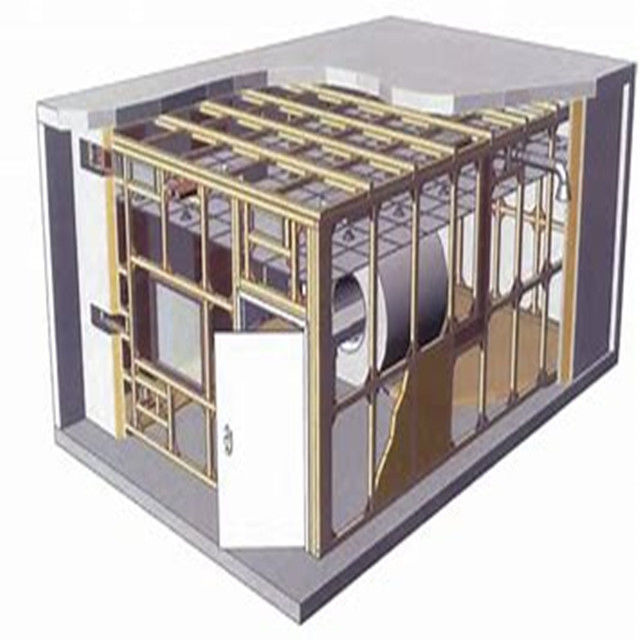

このモジュラーフレーム構造は、あらゆる設計基準に適合できる電気メッキ銅で覆われています。エンジニアリングされたボルト締めシステムは、幅4.4cm（1 3/4インチ）の圧縮率の高いシームによりRF整合性を高め、シームレスなシールド表面を提供します。設計上、内部ファスナーはシールド表面を貫通する必要がないため、シールドの長期的な寿命が向上します。
製品の特徴
| シールドパネルは、冷間圧延鋼板を成形して作られています。ウェッジ形状で接合され、CO2保護下で溶接されており、プレートの歪みを抑制し、鋼板の平坦性を確保できます。 | ||||
| 自立型フレーム構造は、形材で作られています。 | ||||
| シールドドアはオプションです：標準電動ドア（電動/手動切り替え可能）、全自動シールドドア（光感知式、パスワード付き）スライドドア。ドア表面にはサブシャイニングステンレス鋼の装飾が施されています。ドアの標準寸法は0.85×2（m）です。 | ||||
| 大型吊り下げスライド式シールドドア、電動スライド式プッシュインドア、電動スライド式エアバッグドア、トラック付き回転ドア。 | ||||
| 換気窓はセルラー導波路タイプで、寸法は300×300（mm）です。 | ||||
| 電源フィルターは、高性能・低漏洩の条件です。 | ||||
| 電話、空調、消火設備、光ファイバー、CAT5ケーブルはカスタマイズ可能です。 | ||||
| 標準的な機器室の要件に従って、シールドルーム内の装飾を手配します。 | ||||
| シールド特性（dB） | ||||
| 磁場 | ||||
|
14kHz |
85dB | 100KHz | ||
| 100dB | 20-40GHz | |||
| 110dB | 10-20GHz | |||
| 50-103MHz | 120dB | マイクロ波 | ||
|
1-10GHz |
110dB | 10-20GHz | ||
| 100dB | 20-40GHz | |||
| 80dB | 適用範囲 | |||
| EMCテスト | ||||
| 項目1 | ||||
| モジュラーパネルタイプ、2mm/3mm亜鉛メッキ鋼板 | 項目2 | |||
| RFシールドドア、開口サイズ：1000*2000mm | またはカスタム寸法 項目6 |
|||
| 電源フィルター | 16A/ 32A/50A/63A またはカスタムパラメータ 項目4 |
|||
| ハニカム換気パネル | 300x300x25mm 300x600x25mm またはカスタム寸法 項目6 |
|||
| RFパネル | 300*200mm、導波路Ø4cm / L220cm x1 BNC*2/N*2/SMA*2を含む またはカスタム寸法 項目6 |
|||
| 床 | 帯電防止床またはラミネートフローリング またはカスタム素材 項目7 |
|||
| フォームRF吸収材 | フェライトタイル 高出力吸収材 項目8 |
|||
| ベリリウム銅フィンガー | 項目9 | |||
| 鋼製導波路 | 項目10 | |||
| EMIシールドガスケット | MRIスキャニングルームアクセサリー | |||
アクセサリー1
|
MRIドア 1.2x2.1M |
アクセサリー2 |
|
MRI窓 0.8x1.2M |
アクセサリー3 |
|
EMIフィルター 16A/ 25A/ 30A |
アクセサリー4 |
|
真鍮ハニカムフィルター |
300x300x25mm 300x600x25mm アクセサリー5 |
|
銅パネル |
銅箔 1380mmx0.105mm アクセサリー6 |
|
真鍮導波路 |
アクセサリー7 |
|
銅テープ |
幅25mm 50M/ロール 幅50mm 50M/ロール アクセサリー8 |
|
銅ウール |
2.5KGS/ロール アクセサリー9 |
|
ベリリウム銅フィンガー |
