音声のための250vAcライン・フィルタ
,ACラインEMIフィルタの設計
,50A ACラインEMIフィルタ
-
タイプEMIフィルター
-
伝達関数ローパス
-
パッケージの種類貫通穴
-
公称中心周波数50/60Hz
-
3dB帯域幅14K
-
挿入損失100db
-
入力インピーダンス50オーム
-
阻止帯域の減衰100db
-
定格電圧120/250VAC
-
定格電流16A 30A
-
動作周波数50/60Hz
-
応用Rf保護部屋
-
ポート上海
-
起源の場所中国
-
ブランド名nenglv
-
証明CE RoHS
-
モデル番号HZ-2X50C5
-
最小注文数量>=1部分
-
価格$300.00
-
パッケージの詳細1つのカートンの1 PC 総重量は20Kgについてある
-
供給の能力100つの部分/部分每の 週

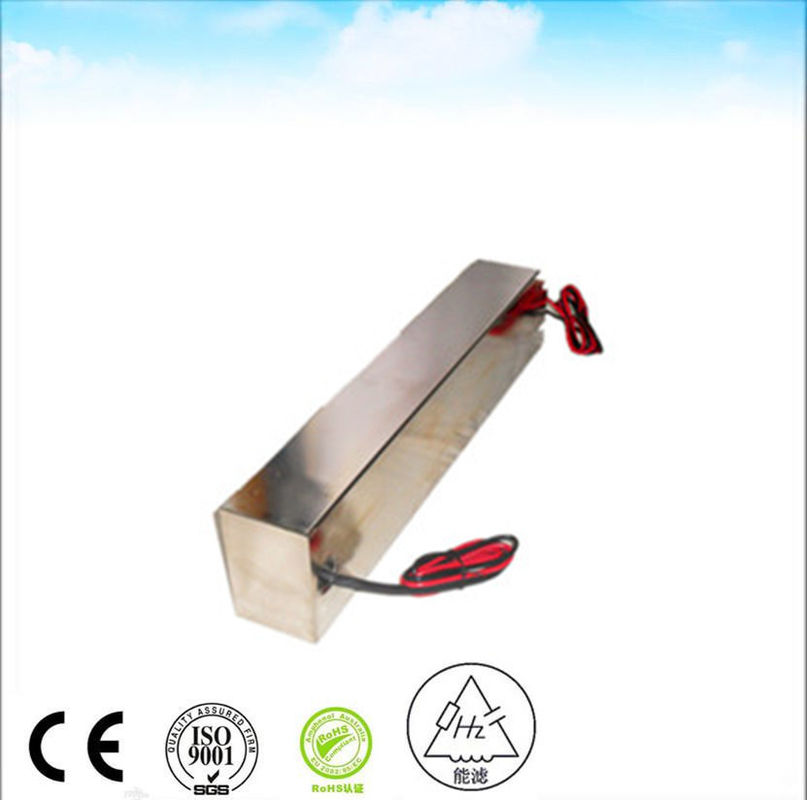

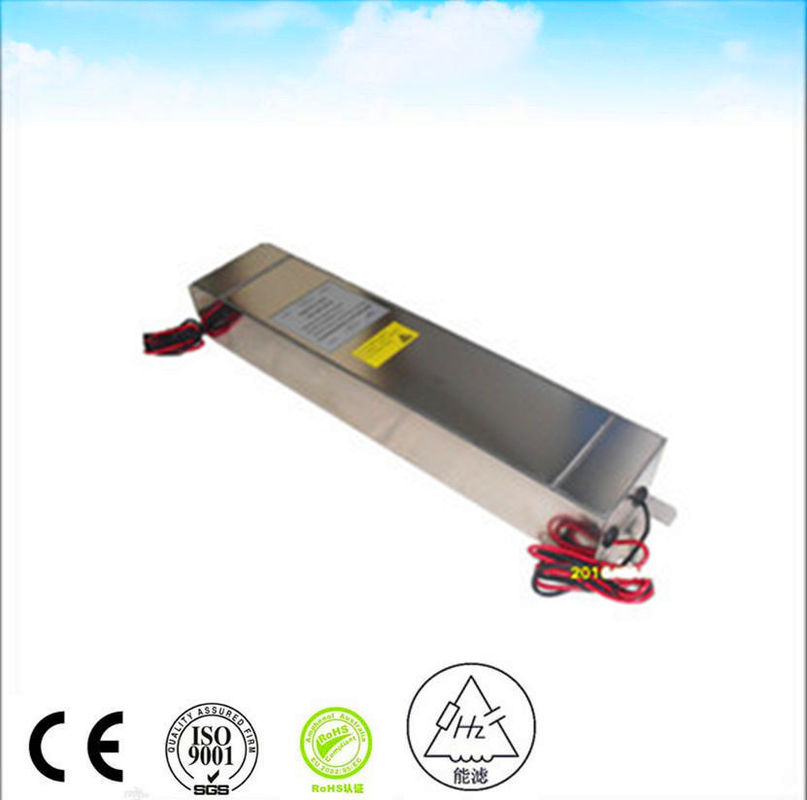

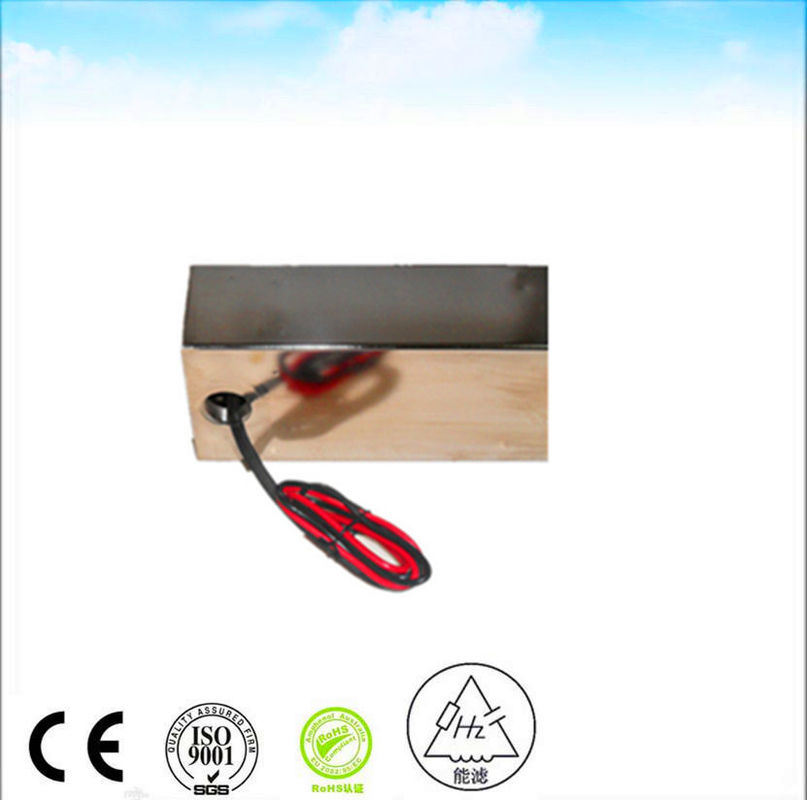

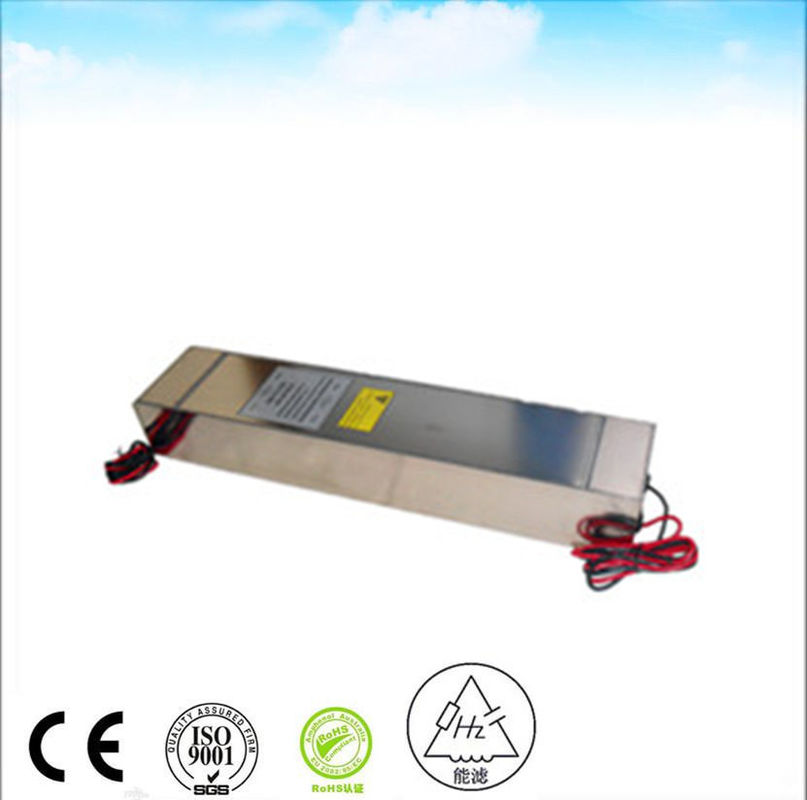

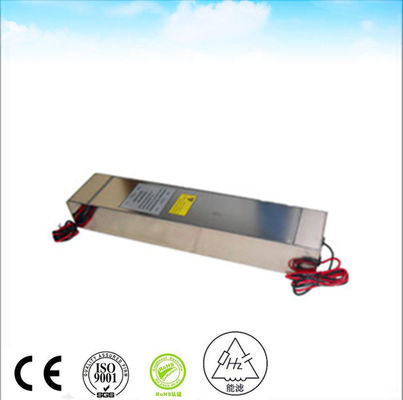

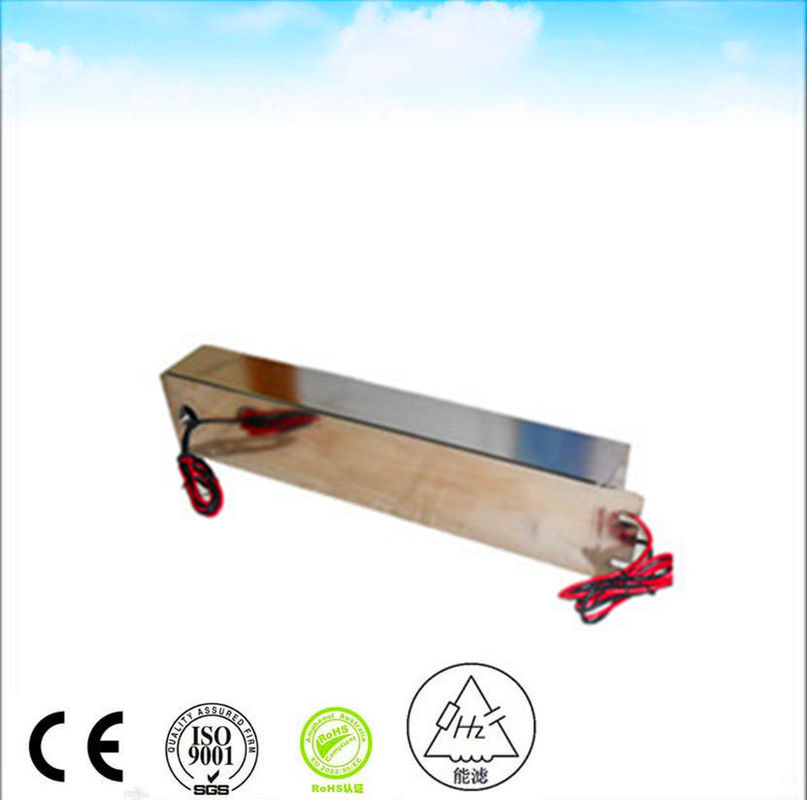

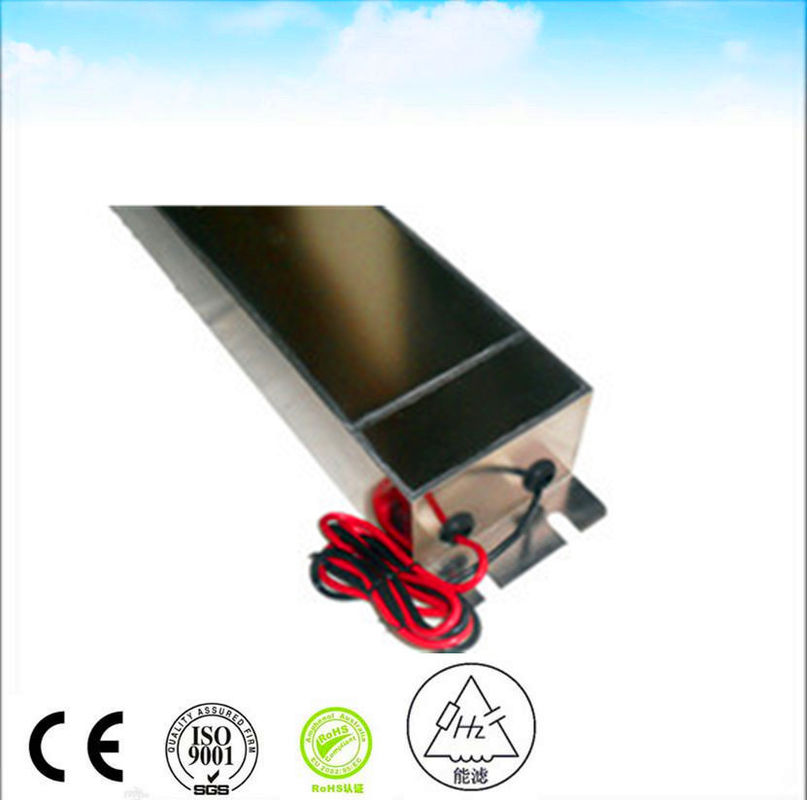

50A 250VAc ライン エミフィルター設計
250VAC 50A エミ電源ラインフィルターRFシールド
EMI フィルター 設置 ポイント
入力電源ケーブルを含むシステム内のケーブルと配線は,高周波騒音 (10MHzから上) のアンテナとして動作し,空気を介して放射し,それらをピックアップすることができます.放射性および高周波の排出を軽減する上で深刻な課題となる可能性があります.フィルター回路によってフィルタリングされるより高い周波数 (10s pf MHz以上) のノイズは,放射モードを通じて反対側 (ケーブル) に再接続できます.フィルタを設置するには非常に重要です次の EMI フィルター 設置 推奨事項 を 念頭に置くことで,EMI フィルターの 適切な 性能 を 確保 できる:
- フィルタを最短の線路を必要とする場所に設置する.
- EMI 源にできるだけ近づけます 駆動装置,不中断電源,インバーター,その他の部品です.騒音が広がるほど 配線が多くなります.
- EMI 準拠のため,フィルタを電源入力点 (POE) にできるだけ近く設置する.
- フィルタを適切なシールドで電源入力点に設置し,インプット・アウトプット隔離を良好にします.
- 隔壁の設置ができない場合は,フィルター入口のワイヤー/ケーブルを可能な限り短くし,必要に応じて入口ケーブルを遮断します.
- MILアプリケーションでは,フィルタボックスに直接インストールされた MILグレードのコネクタを使用して,シャシーにバルチードでマウントします.
- シールドフィルター出力ケーブルがシステム内からのノイズを拾っている場合
| 定位電圧 | 250 VAC | ||
| 定数流 | 30A | ||
| 操作頻度 | 50 60 Hz | ||
| 電圧低下 | 1V未満 | ||
| 過負荷 | 15分間の電流の 140% | ||
| ハーモニック 歪み | 完全電流で2%未満 | ||
| 流出電流 | ≤0.2A@380/230VACと50Hz | ||
| ダイレクトリック 抵抗電圧 | 1000VDC (ラインからライン) 1000VDC (ラインからケース) | ||
| DC 絶縁抵抗 | MIL-STD-202 メソッド202 に基づいて | ||
| 末端強度 | MIL-STD-202 メソッド211に従って | ||
| 温度 の 上昇 | MIL-F-15733 に基づいて | ||
| 挿入損失 | ≥100dB@14K-40GHz,MIL-STD-220Aに従って,負荷状態で | ||
| 気候分類 | 死亡者数 | ||
