ハイライト
220VAC Emiの電力線フィルター
,emi rfiの交流電力のライン・フィルタ
,Rfi emiの電力線フィルター設計
-
製品RFシールド用EMI電源フィルター
-
定格電流16A
-
定格周波数50/60Hz
-
定格電圧AC220V
-
電圧低下1V未満
-
過負荷15分間の電流の 140%
-
高調波歪み完全電流で2%未満
-
誘電率に耐える電圧1000VDC (ラインからライン) 1000VDC (ラインからケース)
-
遮蔽効果10KHz≥60dB
-
直流隔熱抵抗MIL-STD-202 メソッド202 による
-
気候分類25/070/21
-
起源の場所P.R.China
-
ブランド名HAOZHUO
-
証明ce
-
モデル番号HZ-2X16C5
-
最小注文数量順序ごとの10 PCS
-
パッケージの詳細カートン
-
供給の能力1週あたりの100 PCS

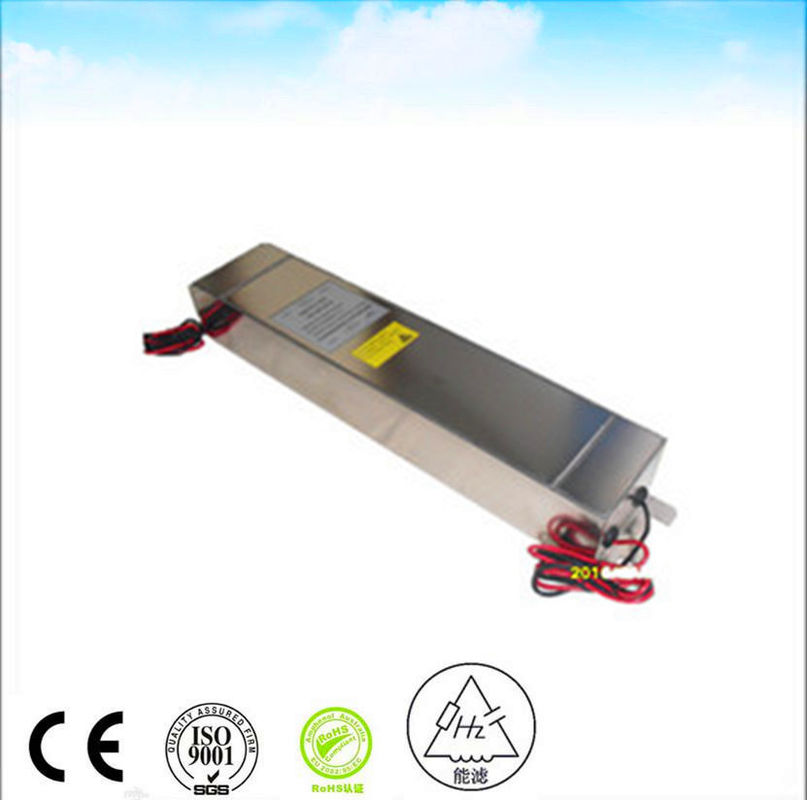

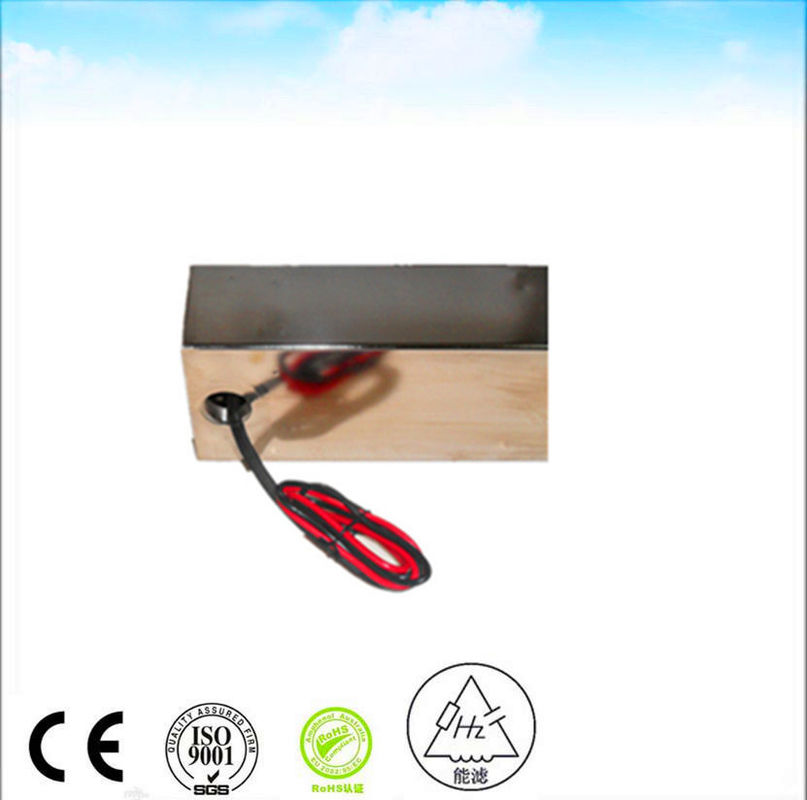

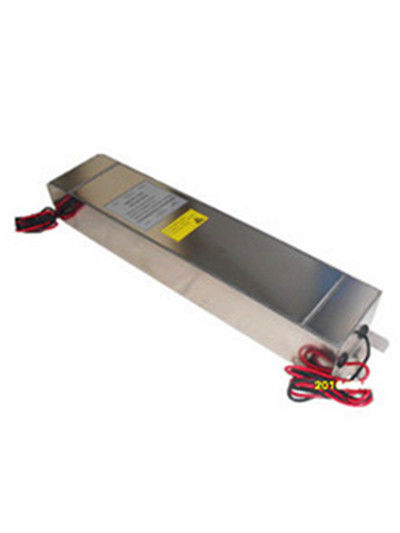

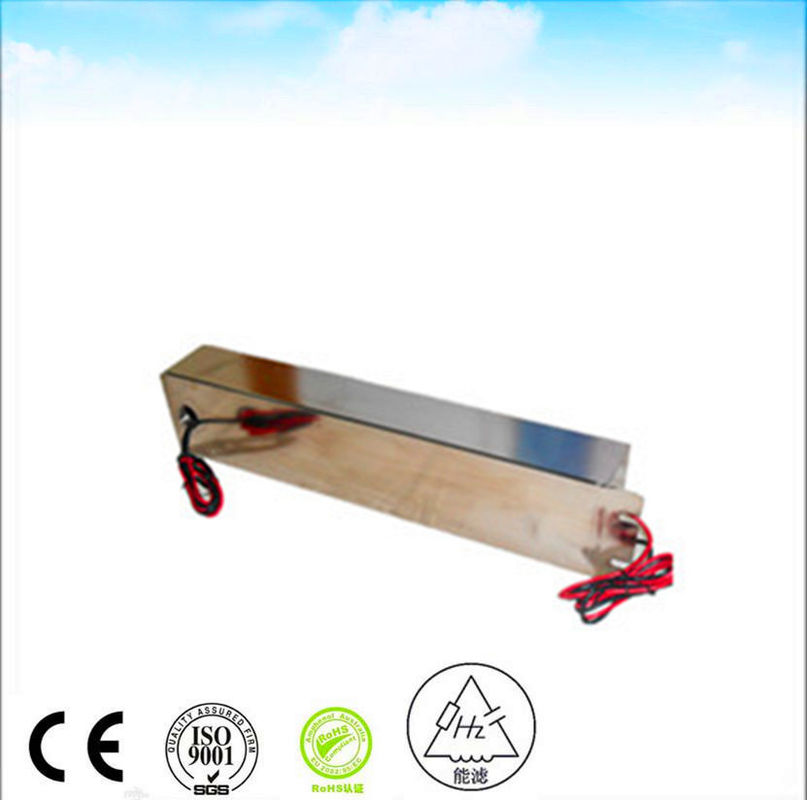

1p 50 60 Hz 16a 220v Rfi Ac Emi 電源ラインフィルター設計 DCラインフィルター RFシールドルーム EMC無響室
1P 220VAC 50/60 Hz16A EMI 電源線フィルタ RF シールドルーム用
ほとんどの電子機器には,EMIフィルタがあり,別々のデバイスとして,または回路板に埋め込まれています.他の装置との干渉を引き起こす可能性がある高周波の電子ノイズを減らすことですほとんどの国で,放出できるノイズ量を制限する規制基準があります.
|
性能データ |
|
電圧低下: 1V未満 |
|
オーバーロード: 15 分間,電流の 140% |
|
ハーモニック・ディストーション: 2%未満 @ 全電流 |
|
流出電流:≤0.2A@380/230VAC と 50Hz |
|
ダイエレクトリック抵抗電圧: 1000VDC (ラインからライン) 1000VDC (ラインからケース) |
|
DC隔熱抵抗:MIL-STD-202方法202に従って |
|
末端強度: MIL-STD-202 方法 211 による |
|
温度上昇: MIL-F-15733 に 基づく |
|
遮蔽効果: |
|
10KHz≥60dB |
|
1MHz~20MHz≥100dB |
|
20MHz~18GHz≥100dB |
|
18GHz~40GHz≥80dB |
|
気候分類: 25/070/21 |
電源線フィルター (電源線フィルター) は,二方向のネットワークで,電源線内の特定の周波数点または特定の周波数点からの周波数を効果的にフィルタリングする電気機器ラインフィルターは電磁気干渉 (EMI) に設計されており,通常インダクタ,コンデンサ,レジスタから構成される周波数選択型2ポートネットワークです.働き原理に従って反射フィルターとも呼ばれますフィルターストップ帯で高連続インピーデンスと低並行インピーデンスを提供し,騒音源と負荷インピーデンスとのインピーデンスがひどく不一致しています.このようにして,望ましくない周波数構成要素をノイズソースに転送します..
電源線フィルターを選択する際には 3つの主要指標を考慮する必要があります. まず電圧と電流,次に挿入損失,そして最後にサイズと構造です.フィルター内側が通常ポットされているのでしかし,環境は主な懸念事項ではありません.すべてのポッティング材料とフィルターコンデンサーの温度特性により,パワーフィルターの環境特性に影響がある..
