| MOQ: | 順序ごとの10 PCS |
| standard packaging: | カートン |
| Supply Capacity: | 1週あたりの100 PCS |

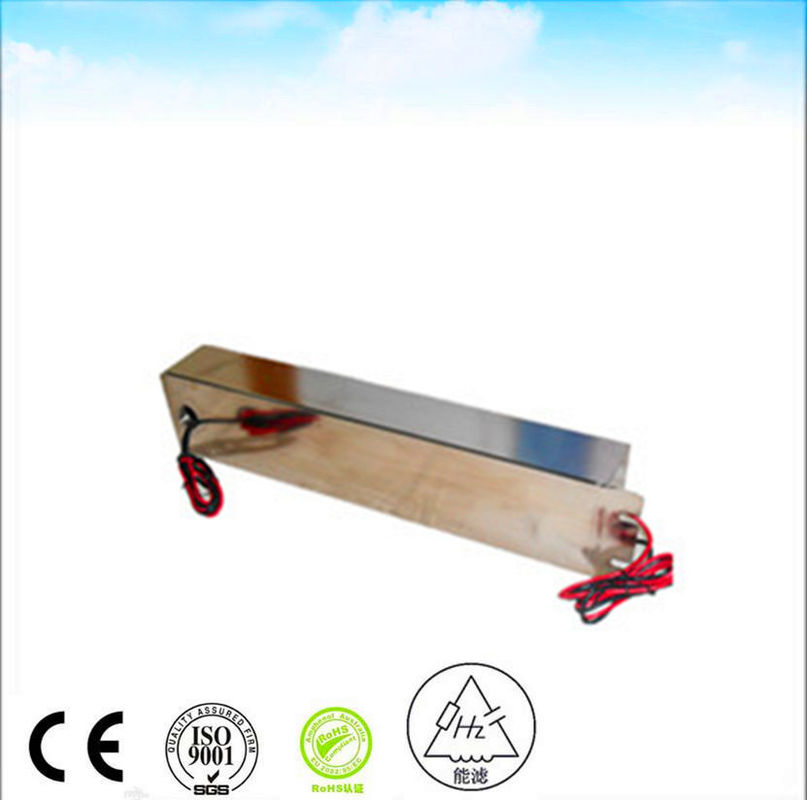

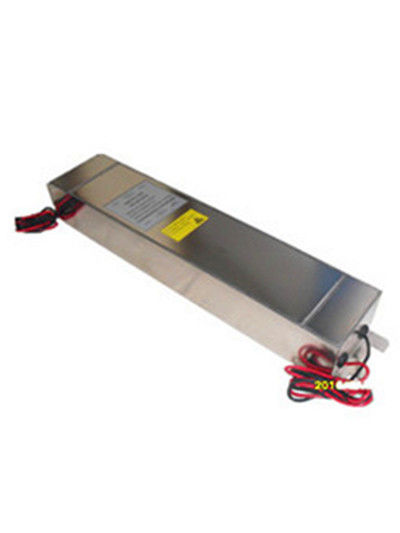

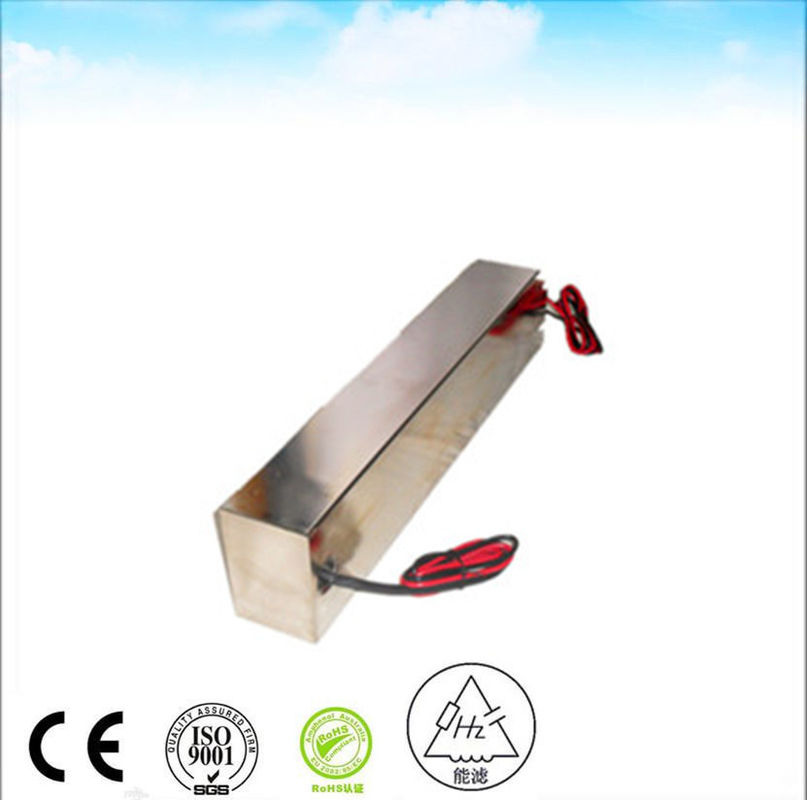

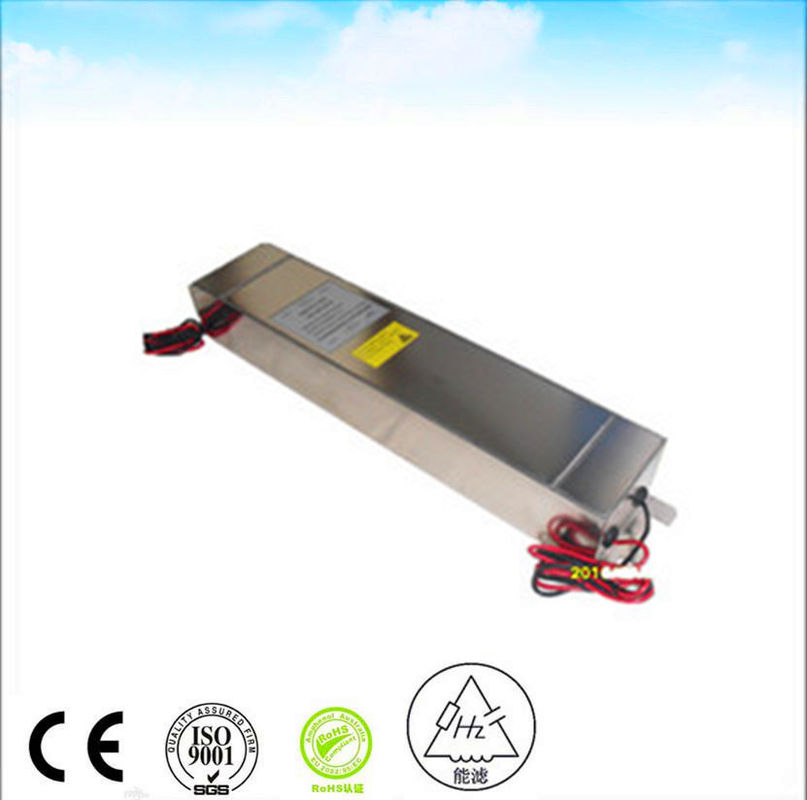

1P 220VAC 50/60 Hz 16A RFシールドルーム用EMI電源ラインフィルタ
電源ラインフィルタの原理はインピーダンス整合ネットワークです。ラインフィルタの入力側と出力側、電源側と負荷側のインピーダンスのミスマッチが大きいほど、電磁干渉（EMI）の減衰効果が高くなります。具体的な動作原理は以下の通りです。ACはダイオードによって整流された後、方向は単一ですが、電流強度は常に変化しています。一般的に、このリップルDCは直接電源として使用されません。リップルDCを滑らかな波形にするには、フィルタリングを行う必要があります。言い換えれば、フィルタの役割は、整流器の出力電圧のリップルを可能な限り減らし、ほぼ一定のDCに変換することです。
|
性能データ |
|
電圧降下：1V未満 |
|
過負荷：定格電流の140％、15分間 |
|
高調波歪み：定格電流の2％未満 |
|
漏れ電流：≤0.2A@380/230VACおよび50Hz |
|
耐電圧：1000VDC（ライン間）1000VDC（ライン対ケース） |
|
DC絶縁抵抗：MIL-STD-202 Method 202に準拠 |
|
端子強度：MIL-STD-202 Method 211に準拠 |
|
温度上昇：MIL-F-15733に準拠 |
|
シールド効果： |
|
10KHz≥60dB |
|
1MHz~20MHz≥100dB |
|
20MHz~18GHz≥100dB |
|
18GHz~40GHz≥80dB |
|
気候分類：25/070/21 |
電源ラインフィルタの一般的に使用されるフィルタ回路には、パッシブフィルタリングとアクティブフィルタリングがあります。パッシブフィルタリングの主な形式は、容量性フィルタリング、誘導性フィルタリング、および複合フィルタリング（反転L型、LCフィルタリング、LC π型フィルタリング、RC π型フィルタリングなど）です。アクティブフィルタリングの主な形式は、アクティブRCフィルタリングであり、電子フィルタとも呼ばれます。DC電力におけるリップル成分の大きさは、リップル係数Sで表されます。値が大きいほど、フィルタのフィルタリング効果は悪くなります。
