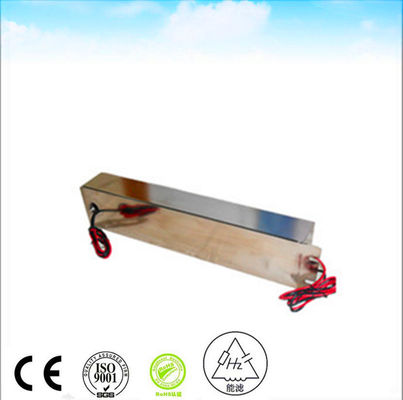

RF保護部屋のための1P 220VAC 50/60 Hz16A EMIの電力線フィルター
ほとんどの電子工学は別の装置としてEMIフィルタを、またはサーキット ボードで埋め込まれて含んでいる。その機能は他の装置との干渉を引き起こすかもしれない高周波電子騒音を減らすことである。規定する標準は出たできる騒音の量を限るほとんどの国にある。
パフォーマンス データ |
電圧低下:1Vよりより少し |
積み過ぎ:15分の評価される流れの140% |
高調波ひずみ:2%以下@完全な評価される流れ |
現在の漏出:≤ 0.2A@380/230VACおよび50Hz |
誘電性の抵抗電圧:1000VDC (ライン・ツー・ライン) 1000VDC (包装するべきライン) |
DCの絶縁抵抗:MIL-STD-202方法によって202 |
末端の強さ:MIL-STD-202方法によって211 |
温度の上昇:MIL-F-15733によって |
有効な保護: |
10KHz≥60dB |
1MHz~20MHz≥100dB |
20MHz~18GHz≥100dB |
18GHz~40GHz≥80dB |
気候上の分類:25/070/21 |
またEMIの電力線フィルターと呼ばれる電力線フィルターは、受動の二方向ネットワーク、特定の頻度ポイントから効果的に電力線の特定の頻度ポイントか頻度をろ過する電気機器である。ライン・フィルタ本管の電磁妨害雑音(EMI)のために設計され、それは通常誘導器、コンデンサー、抵抗器で構成される頻度選択的な二端ネットワークである。実際にはそれは一種のフィルターで、また働く主義を一致する反射フィルターと呼ぶことができる。従ってそれは負荷インピーダンスをフィルター停止バンド、ひどく組合わせを誤まる騒音源およびインピーダンスの高いシリーズ インピーダンスそして低い平行インピーダンスに与え、騒音源に戻って望ましくない頻度部品を送信する。
電力線フィルターを選んだ場合、3台の主要な表示器は考慮されるべきである:電圧および現在は最初にある、次は挿入損失であり、最終的にそれはサイズおよび構造である。フィルター内部が普通鉢植えであるので、環境は主な関心事ではない。但し、すべてのpotting材料およびフィルター コンデンサーの温度の特徴に力フィルターの環境の特徴の影響がある。
