| MOQ: | 順序ごとの1 PCS |
| 価格: | USD 10000.00 PER PCS |
| standard packaging: | 木の場合 |
| Delivery period: | 1か月 |
| Supply Capacity: | 順序ごとの1 PCS |

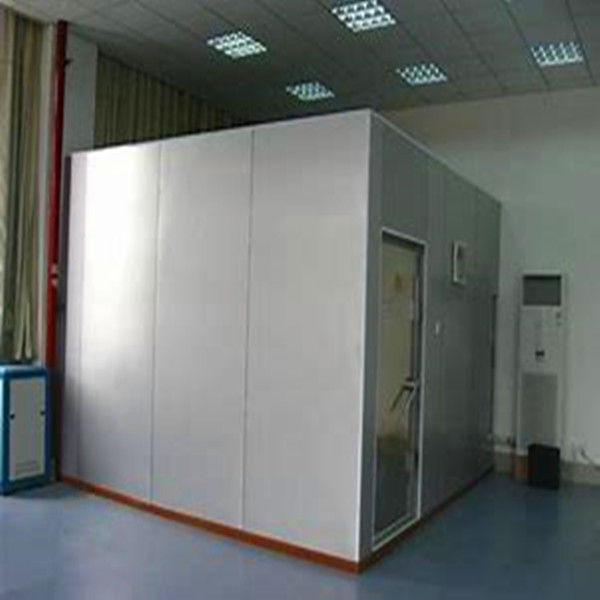

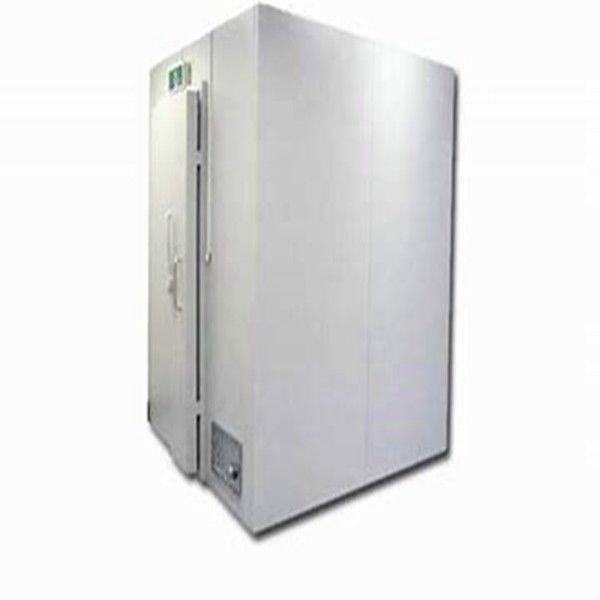

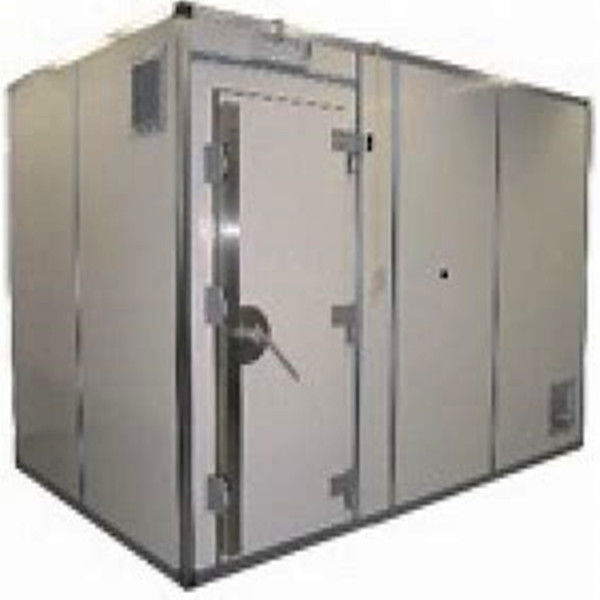

RFシールドルーム ターンキープロジェクト 設置サービス サプライ 高品質
シールドルームが必要なのはいつですか？
・広帯域エミッター（400Hz以下の複数の周波数を送信する機器など）、無線塔、携帯電話送信機、その他の大規模な電界発生源の近くに研究所がある場合は、シールドルームの導入を検討する必要があります。
ガンマ帯域で研究を行っており、電源ノイズを除去するために60/50Hzのノッチフィルターを使用しない場合は、シールドルームの導入を検討するかもしれません。まず、電源ノイズを最小限に抑えるための上記の手順を実行することをお勧めします。それでもニーズを満たせない場合は、シールドルームが役立つ可能性があります。
| 製品の特徴 | |||||||
| シールドパネルは、冷間圧延鋼板を成形して作られています。接合部は溶接されており、CO2保護下で溶接されているため、プレートの歪みを抑制し、鋼板の平坦性を確保できます。 | |||||||
| 自立型フレーム構造は、形材で作られています。 | |||||||
| シールドドアはオプションです：標準電動ドア（電動/手動切り替え可能）、全自動シールドドア（光起動、パスワード付き）スライドドア。ドア表面にはサブシャイニングステンレス鋼の装飾が施されています。ドアの標準寸法は0.85×2（m）です。 | |||||||
| 大型吊り下げスライド式シールドドア、電動スライドプッシュインドア、電動スライドエアバッグドア、トラック付き回転ドア。 | |||||||
| 換気窓は、セルラー導波路タイプで設計されており、寸法は300×300（mm）です。 | |||||||
| 電源フィルターは、高性能・低漏洩の条件を備えています。 | |||||||
| 電話、エアコン、防火設備、光ファイバー、CAT5ケーブルはカスタマイズで装備できます。 | |||||||
| シールドルーム内の装飾は、標準的な機器室の要件に従って配置されます。 | |||||||
| シールド性能（dB） | |||||||
|
磁場 |
14kHz | 85dB | |||||
| 100KHz | 100dB | ||||||
| 200KHz | 110dB | ||||||
| 平面波 | 50-103MHz | 120dB | |||||
|
マイクロ波 |
1-10GHz | 110dB | |||||
| 10-20GHz | 100dB | ||||||
| 20-40GHz | 80dB | ||||||
| 適用範囲 | |||||||
| EMCテスト | |||||||
| 項目1 | モジュールパネルタイプ、2mm/3mm亜鉛メッキ鋼板 | ||||||
| 項目2 | RFシールドドア、開口部サイズ：1000*2000mm またはカスタム寸法 |
||||||
| 項目3 | 電源フィルター 16A/ 32A/50A/63A またはカスタムパラメータ |
||||||
| 項目4 | ハニカム換気パネル 300x300x25mm 300x600x25mm またはカスタム寸法 |
||||||
| 項目5 | RFパネル 300*200mm、導波路Ø4cm / L220cm x1 BNC*2/N*2/SMA*2を含む またはカスタム寸法 |
||||||
| 項目6 | 床 帯電防止床またはラミネートフローリング またはカスタム素材 |
||||||
| 項目7 | フォームRF吸収材 フェライトタイル 高出力吸収材 |
||||||
| 項目8 | ベリリウム銅フィンガー | ||||||
| 項目9 | 鋼製導波路 | ||||||
| 項目10 | EMIシールドガスケット | ||||||
| RF無響室シールド性能（dB） | |||||||
|
磁場 |
14kHz | 75dB | |||||
| 100KHz | 100dB | ||||||
| 200KHz | 110dB | ||||||
| 平面波 | 50-103MHz | 120dB | |||||
|
マイクロ波 |
1-10GHz | 110dB | |||||
| 10-20GHz | 100dB | ||||||
| RF無響室シールド性能（dB） | ||
|
磁場 |
14kHz | 75dB |
| 100KHz | 100dB | |
| 200KHz | 110dB | |
| 平面波 | 50-103MHz | 120dB |
|
マイクロ波 |
1-10GHz | 110dB |
| 10-20GHz | 100dB | |
|
|
| MOQ: | 順序ごとの1 PCS |
| 価格: | USD 10000.00 PER PCS |
| standard packaging: | 木の場合 |
| Delivery period: | 1か月 |
| Supply Capacity: | 順序ごとの1 PCS |
RFシールドルーム ターンキープロジェクト 設置サービス サプライ 高品質
シールドルームが必要なのはいつですか？
・広帯域エミッター（400Hz以下の複数の周波数を送信する機器など）、無線塔、携帯電話送信機、その他の大規模な電界発生源の近くに研究所がある場合は、シールドルームの導入を検討する必要があります。
ガンマ帯域で研究を行っており、電源ノイズを除去するために60/50Hzのノッチフィルターを使用しない場合は、シールドルームの導入を検討するかもしれません。まず、電源ノイズを最小限に抑えるための上記の手順を実行することをお勧めします。それでもニーズを満たせない場合は、シールドルームが役立つ可能性があります。
| 製品の特徴 | |||||||
| シールドパネルは、冷間圧延鋼板を成形して作られています。接合部は溶接されており、CO2保護下で溶接されているため、プレートの歪みを抑制し、鋼板の平坦性を確保できます。 | |||||||
| 自立型フレーム構造は、形材で作られています。 | |||||||
| シールドドアはオプションです：標準電動ドア（電動/手動切り替え可能）、全自動シールドドア（光起動、パスワード付き）スライドドア。ドア表面にはサブシャイニングステンレス鋼の装飾が施されています。ドアの標準寸法は0.85×2（m）です。 | |||||||
| 大型吊り下げスライド式シールドドア、電動スライドプッシュインドア、電動スライドエアバッグドア、トラック付き回転ドア。 | |||||||
| 換気窓は、セルラー導波路タイプで設計されており、寸法は300×300（mm）です。 | |||||||
| 電源フィルターは、高性能・低漏洩の条件を備えています。 | |||||||
| 電話、エアコン、防火設備、光ファイバー、CAT5ケーブルはカスタマイズで装備できます。 | |||||||
| シールドルーム内の装飾は、標準的な機器室の要件に従って配置されます。 | |||||||
| シールド性能（dB） | |||||||
|
磁場 |
14kHz | 85dB | |||||
| 100KHz | 100dB | ||||||
| 200KHz | 110dB | ||||||
| 平面波 | 50-103MHz | 120dB | |||||
|
マイクロ波 |
1-10GHz | 110dB | |||||
| 10-20GHz | 100dB | ||||||
| 20-40GHz | 80dB | ||||||
| 適用範囲 | |||||||
| EMCテスト | |||||||
| 項目1 | モジュールパネルタイプ、2mm/3mm亜鉛メッキ鋼板 | ||||||
| 項目2 | RFシールドドア、開口部サイズ：1000*2000mm またはカスタム寸法 |
||||||
| 項目3 | 電源フィルター 16A/ 32A/50A/63A またはカスタムパラメータ |
||||||
| 項目4 | ハニカム換気パネル 300x300x25mm 300x600x25mm またはカスタム寸法 |
||||||
| 項目5 | RFパネル 300*200mm、導波路Ø4cm / L220cm x1 BNC*2/N*2/SMA*2を含む またはカスタム寸法 |
||||||
| 項目6 | 床 帯電防止床またはラミネートフローリング またはカスタム素材 |
||||||
| 項目7 | フォームRF吸収材 フェライトタイル 高出力吸収材 |
||||||
| 項目8 | ベリリウム銅フィンガー | ||||||
| 項目9 | 鋼製導波路 | ||||||
| 項目10 | EMIシールドガスケット | ||||||
| RF無響室シールド性能（dB） | |||||||
|
磁場 |
14kHz | 75dB | |||||
| 100KHz | 100dB | ||||||
| 200KHz | 110dB | ||||||
| 平面波 | 50-103MHz | 120dB | |||||
|
マイクロ波 |
1-10GHz | 110dB | |||||
| 10-20GHz | 100dB | ||||||
| RF無響室シールド性能（dB） | ||
|
磁場 |
14kHz | 75dB |
| 100KHz | 100dB | |
| 200KHz | 110dB | |
| 平面波 | 50-103MHz | 120dB |
|
マイクロ波 |
1-10GHz | 110dB |
| 10-20GHz | 100dB | |
