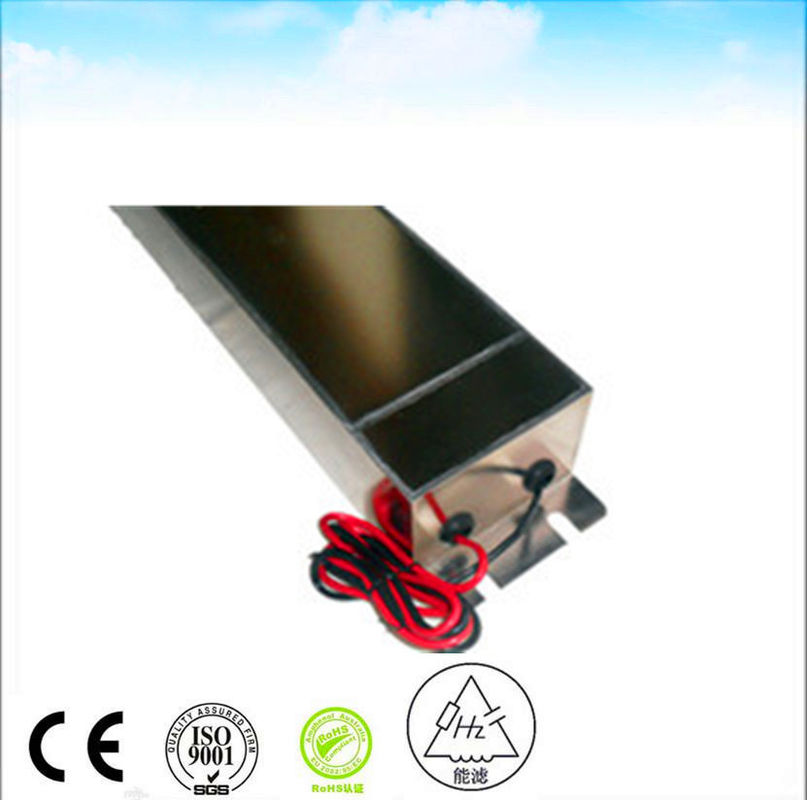

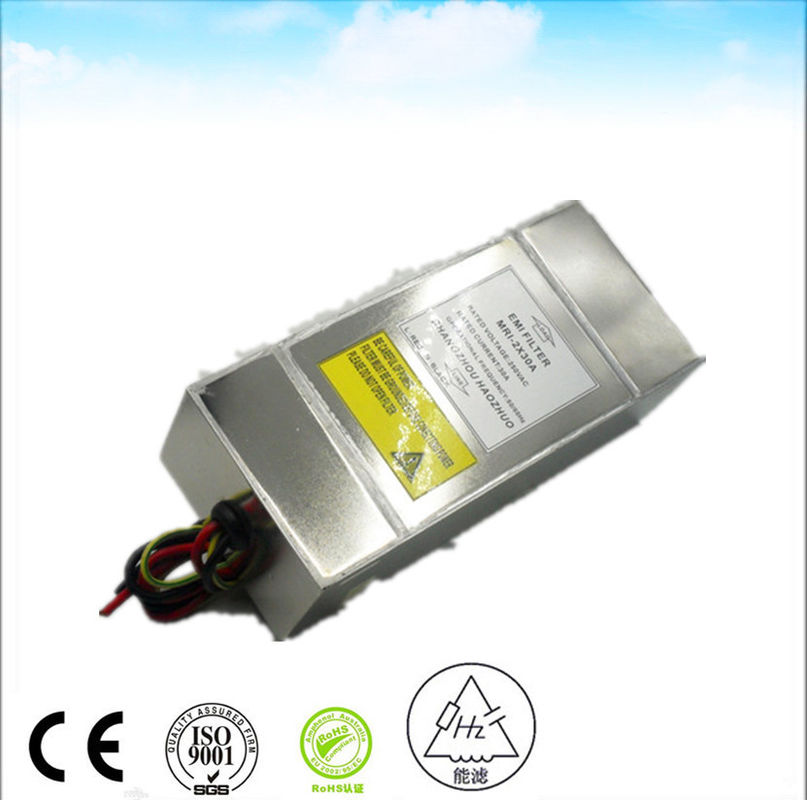

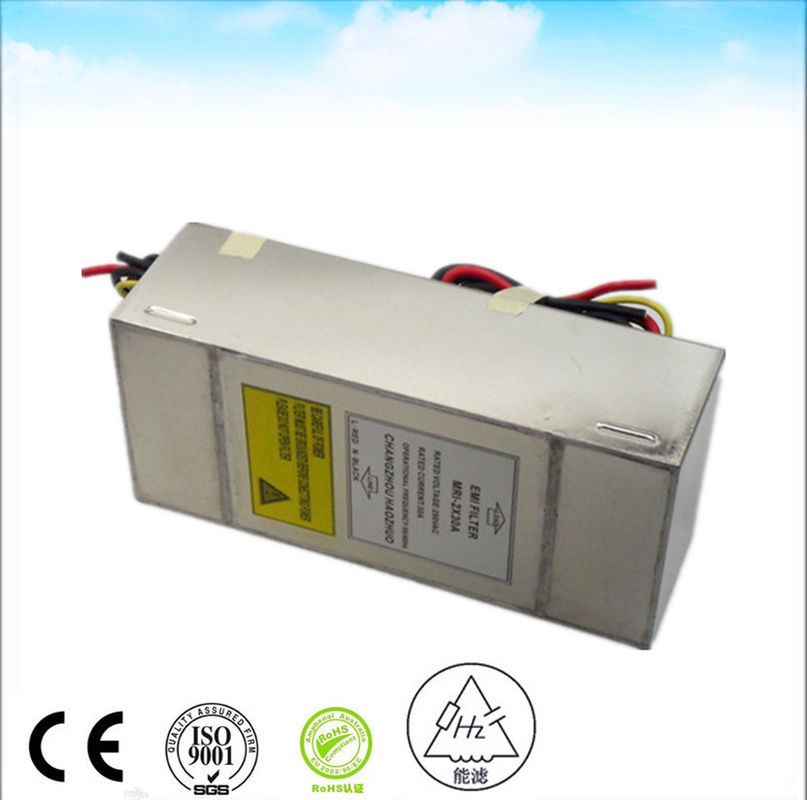

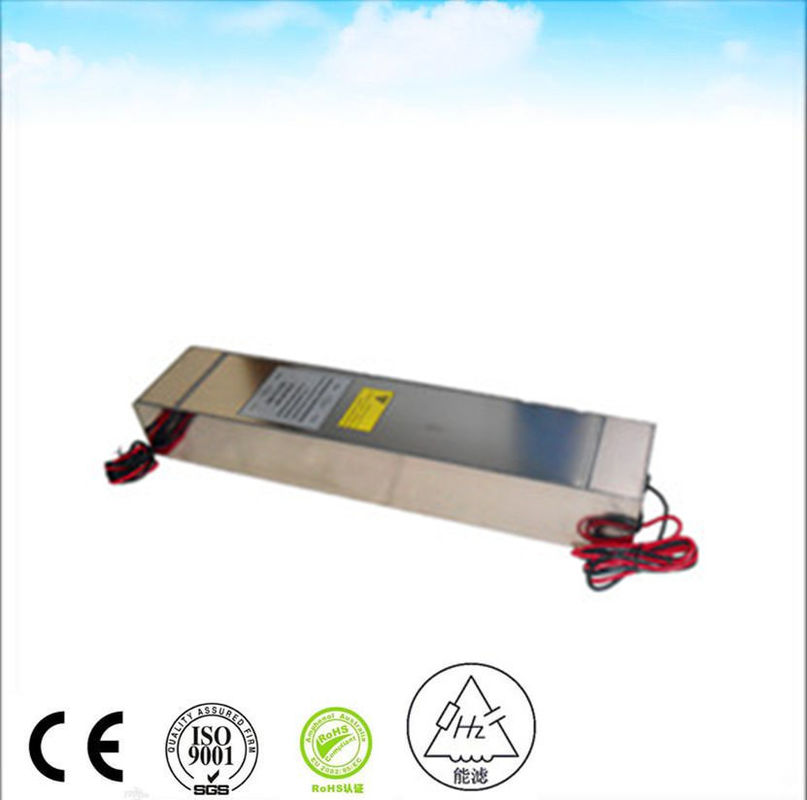

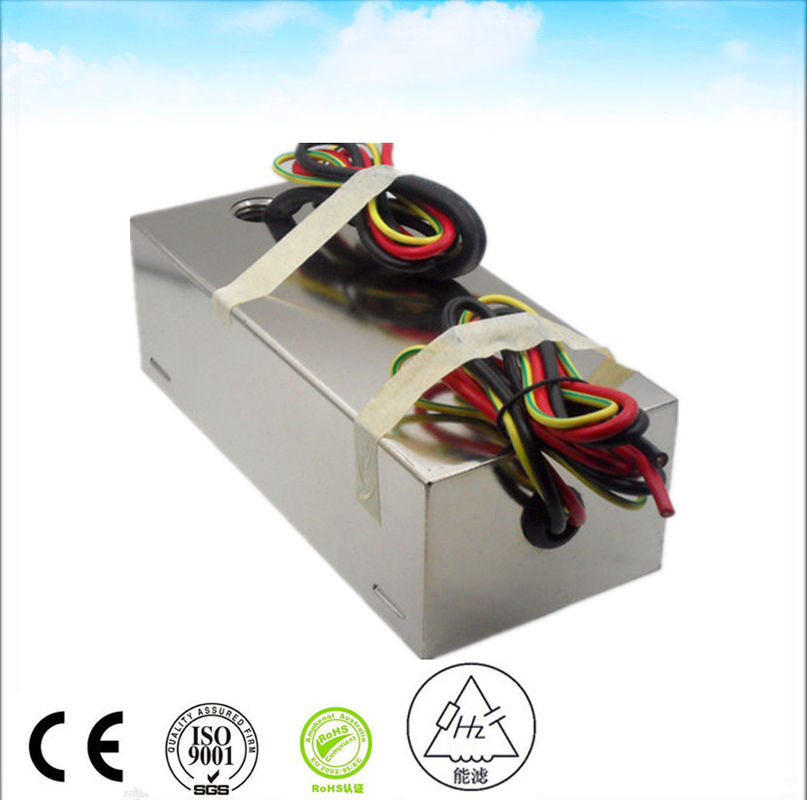

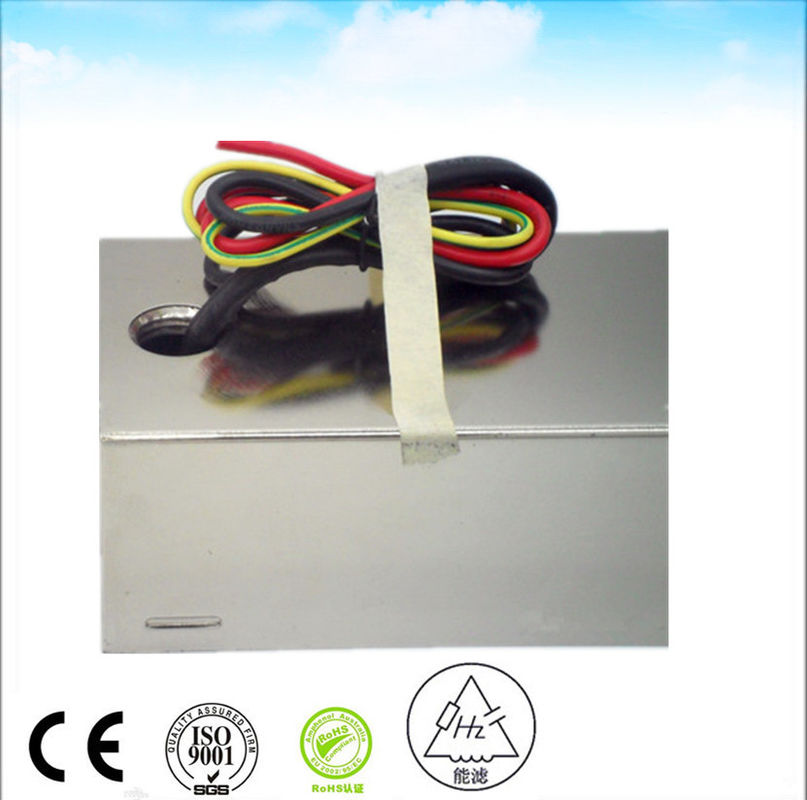

高電圧25aMri RFケージ 単相EMIフィルター 1GHzまで電子ノイズフィルター

電磁妨害雑音（EMI）フィルターは装置および装置の広い範囲のために重大である。EMIフィルタを取付けることは助ける作用し意図されていて、防ぐためにようにそれらを他の装置によって干渉することを。電磁適合性（EMC）はまた全体的な規則および多くの業界標準の承諾の条件を満たすことの主要部分である。望ましい性能を提供するEMIフィルタのためにそれらは正しく取付けられていなければならない。取付けることのための最良の方法の後でEMIフィルタは助け、性能を最大限に活用することで装置のための安全な承諾の差益を保障する。

ある特定の最良の方法がほとんどすべてのEMIフィルタの取付けに適用する間、各フィルターのためのインストール プロセスはわずかに異なる。このような理由で変化によっては、それを取付けるときEMIフィルタのためのプロダクト文献に相談して確実でしたりまたは適用工学が接触する。これを念頭において、EMIフィルタのための最も重要な推薦された設置練習の一部はここにある。

次の先端は適切なEMIの基づの保障を助けることができる:

• 地上システムのさまざまな部品を接続するのに低いインピーダンス関係を使用しなさい。例えば平らなワイヤーは円形ワイヤーがするよりより低いHFのインピーダンスを提供する。
• すべてのアース接続ができるだけ短いことを確認しなさい。これらの部品が高められた表面積を提供するように、平らな、編みこみのグラウンド ストラップを使用して考慮しなさい。
• 地上のコンダクターとして最も大きい利用できる区域を使用しなさい。キャビネットの壁は頻繁に適した表面である。
• キャビネットの土台表面からペンキを取除くことは低いインピーダンス結束の達成を助けることができる。
• パワー系統の地面がワイヤーをことを接続する前のフィルター地面の終端地点に接続されることを安全および適切な性能を保障するためには、確かめなさい。
• 基づいていることと関連しているすべての関連した安全規則を研究し、続くことを忘れないでいなさい。
• あなたの定期的な保守点検の一部としてあなたの低いインピーダンス基づいているシステムのすべての関係を検査しなさい。
