ハイライト
50A AC DcのEMIフィルタ
,250V AC DcのEMIフィルタ
,AC 1000VDC EMIフィルタ
-
タイプEMIフィルター
-
伝達関数ローパス
-
パッケージの種類貫通穴
-
公称中心周波数50/60Hz
-
3dB帯域幅14K
-
挿入損失100db
-
入力インピーダンス50オーム
-
阻止帯域の減衰100db
-
定格電圧120/250VAC
-
定格電流16A 30A
-
動作周波数50/60Hz
-
応用Rf保護部屋
-
ポート上海
-
起源の場所中国
-
ブランド名nenglv
-
証明ce
-
モデル番号HZ-2X50C5
-
最小注文数量>=1部分
-
価格$300.00
-
パッケージの詳細1つのカートンの1 PC 総重量は20Kgについてある
-
供給の能力100つの部分/部分每の 週

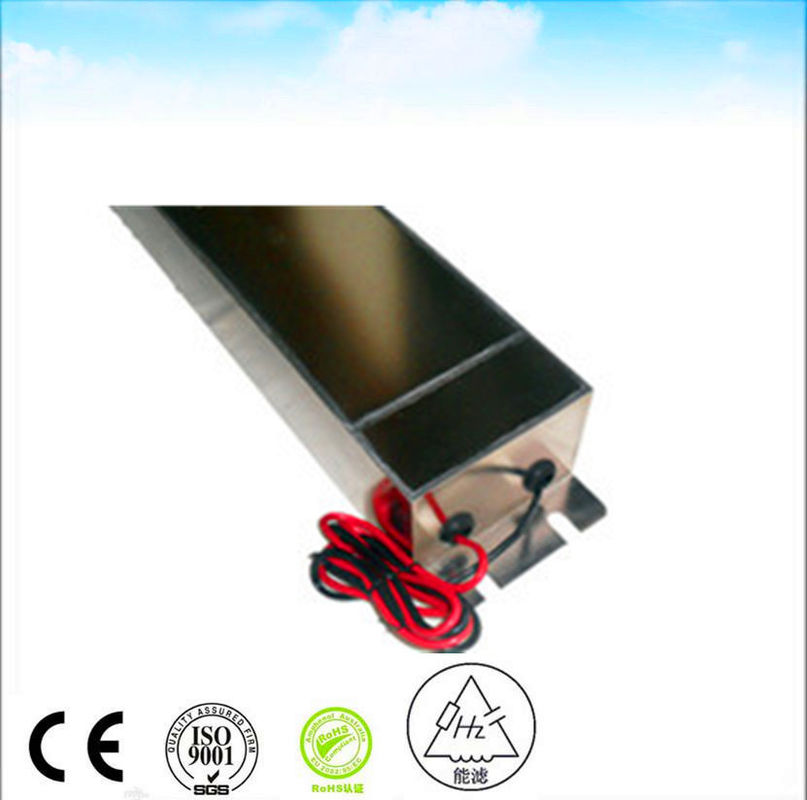

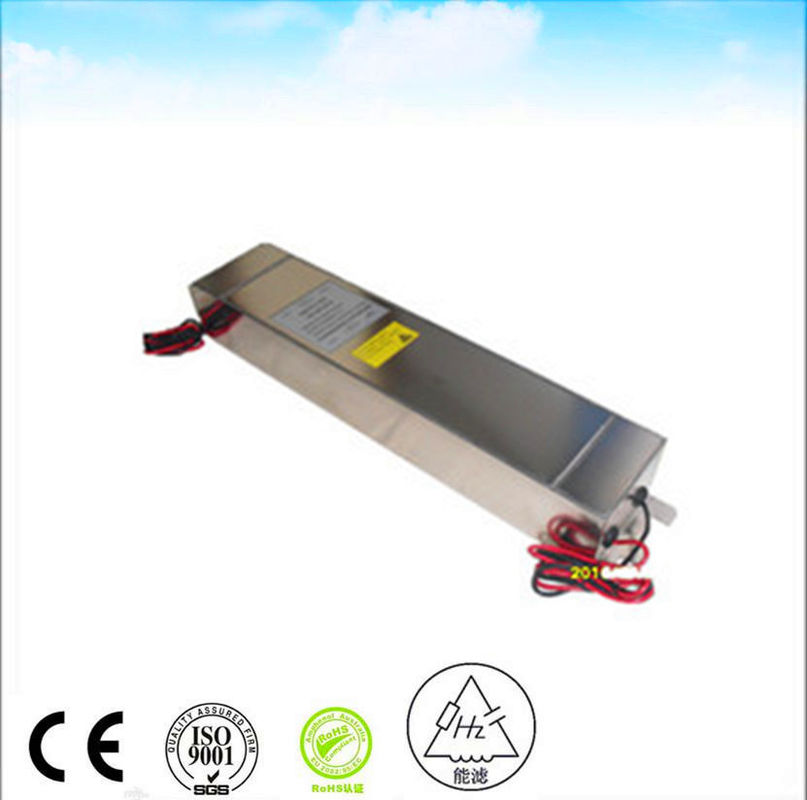

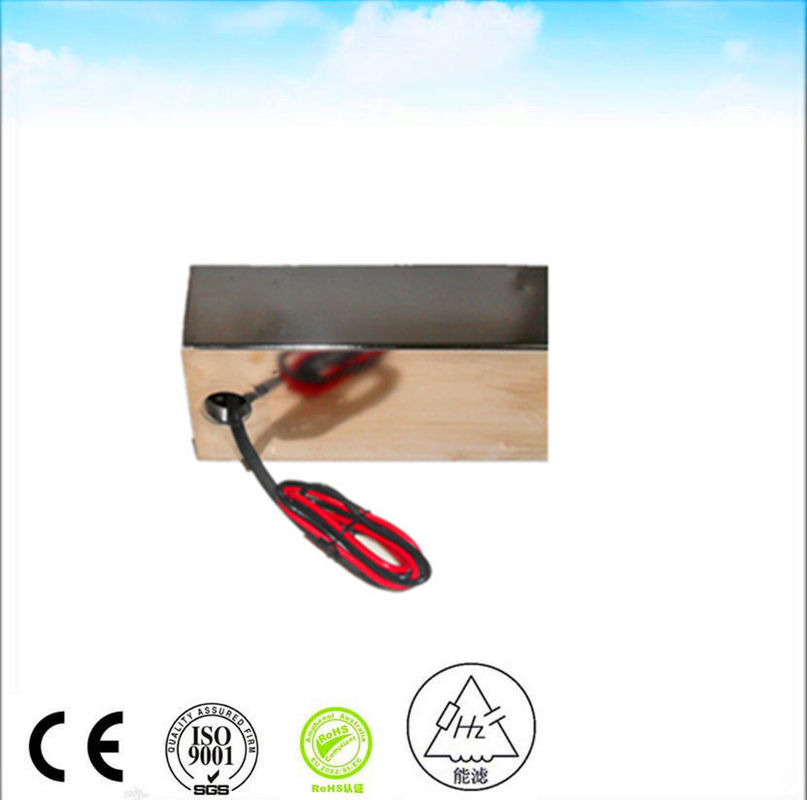

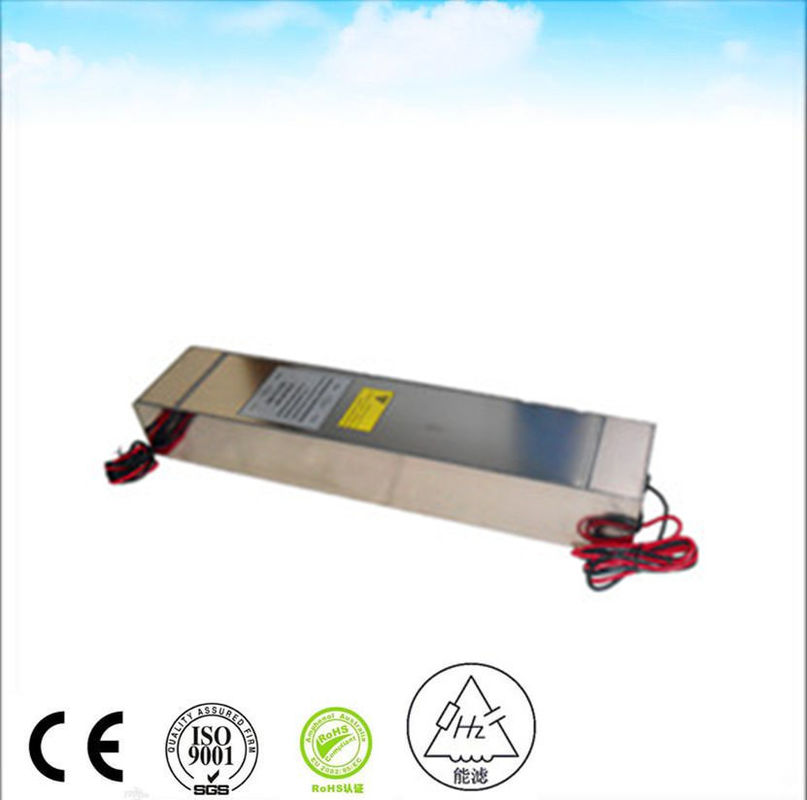

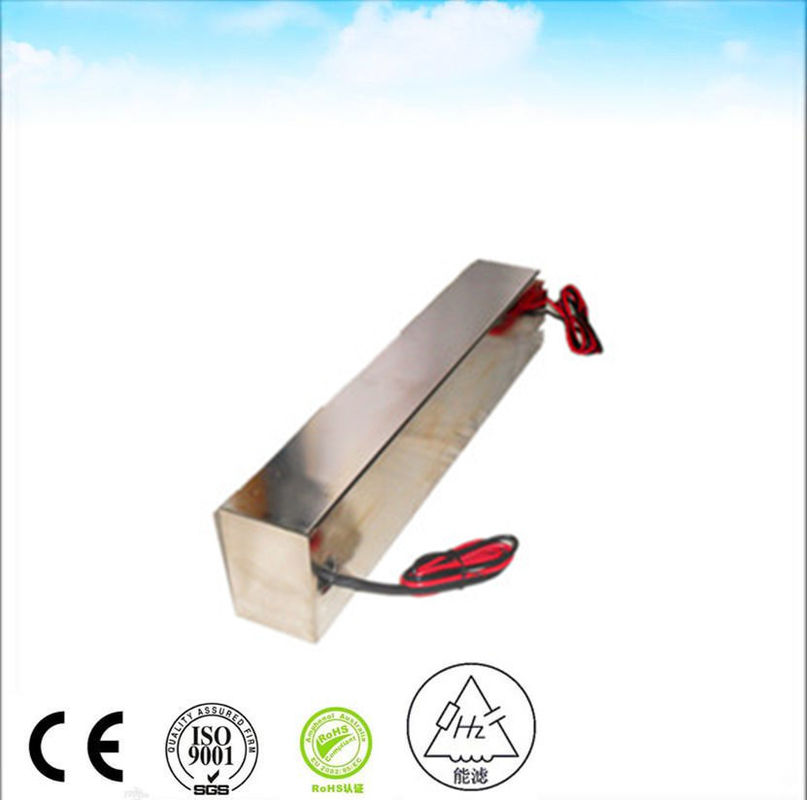

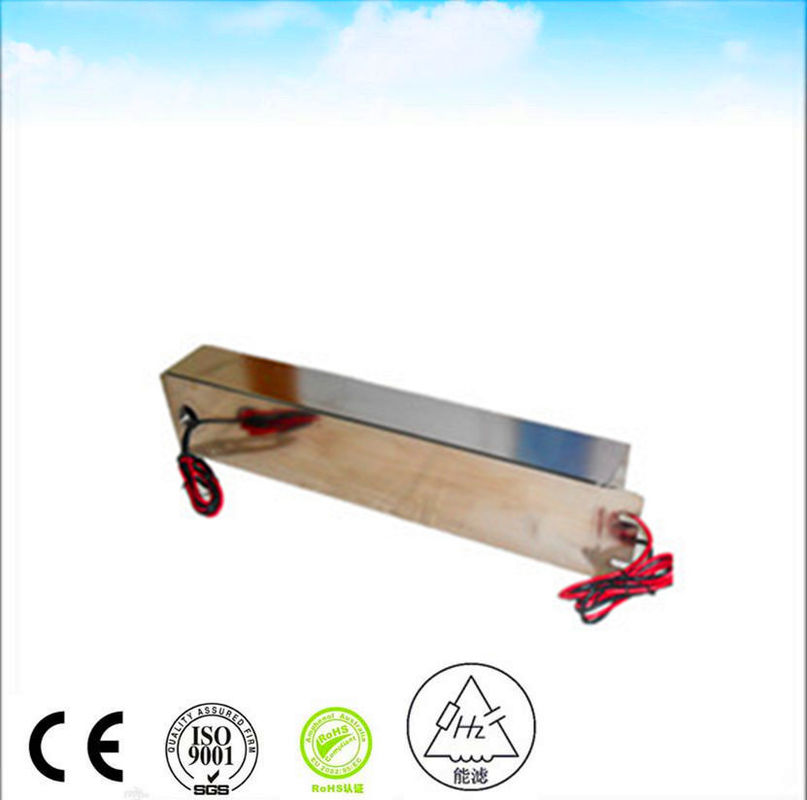

50A 120 250V Ac Dc Emi 電源線フィルター Acノイズフィルター Emcラインフィルター rfシールドルーム emcアネコーク室
250VAC 50A エミ 電源線フィルター 音響不振室
| 定位電圧 | 250 VAC | ||
| 定数流 | 30A | ||
| 操作頻度 | 50 60 Hz | ||
| 電圧低下 | 1V未満 | ||
| 過負荷 | 15分間の電流の 140% | ||
| ハーモニック 歪み | 完全電流で2%未満 | ||
| 流出電流 | ≤0.2A@380/230VACと50Hz | ||
| ダイレクトリック 抵抗電圧 | 1000VDC (ラインからライン) 1000VDC (ラインからケース) | ||
| DC 絶縁抵抗 | MIL-STD-202 メソッド202 に基づいて | ||
| 末端強度 | MIL-STD-202 メソッド211に従って | ||
| 温度 の 上昇 | MIL-F-15733 に基づいて | ||
| 挿入損失 | ≥100dB@14K-40GHz,MIL-STD-220Aに従って,負荷状態で | ||
| 気候分類 | 死亡者数 | ||
フィルター配線 / 接続ヒント
EMIフィルタリングは両方向で機能します 電源線からの騒音が 入り込まないようにし システム内部の騒音が 出て行くようにします騒音は主に電源線を介して移動し,しばしば電源線から放射されるのでEMIフィルタの設置プロセスにおいて,フィルターの配線/接続が決定的になります.配線のベストプラクティスを念頭に置くことは,多くの潜在的なEMI問題を軽減するのに役立ちます.
- 電源と制御のワイヤリングを隔離することを目指す.電源と制御のワイヤリングが並行して行かないようにする.ケーブルが交差しなければならない場合,ケーブルが可能な限り直角または直角に近い位置で交差することを確認する.
- パネルに できるだけ近づけ
- フィルターの入力電源と出力電源が分離されていることを確認する.
- 入力線と出力線を隔離する
- 必要 と し た 場合,特に 放射線 の 騒音 から 守ら れる 必要 が ある 側 に 遮断 の ワイヤリング を 用い て ください.
- 遮断ケーブルのシールドが両端から切れていることを確認します.
- 私たちの技術チームは,EMIフィルターの設計に10年以上の経験を持っています. 我々はUL VDE CSA CE CQCなど安全基準をよく知っています.
- Our technical service team learn many kinds of test standard such as industrial application (IEC61800-3 for frequency inverter drive EN12015 for elevator EN55011 for ISM device etc) and application (GJB151A GJB152A etc)EMIの問題は 迅速かつ効率的に 低コストで解決できます
- 私たちのテスト機器: LCRデジタルブリッジ/電圧防止テスト/絶縁抵抗テスト/スペクトル分析器/インダクタテスト/標準信号源/シールドルーム/干渉強度テストなど
- 私たちの製品: 一般用途のEMIフィルター/周波数インバータ用のEMIフィルター/遮断装置のためのEMIフィルター/アプリケーション用のEMIフィルター
- 優位性:高品質/高コスト効率/短期間
- 私たちのサービス:すべての製品は2年間の保証があります
- 主な顧客:周波数インバーター駆動とサーボ駆動システム/MRIシールドシステム/太陽インバーターシステム/鉄道輸送システムなど
