| MOQ: | >=1部分 |
| 価格: | $200.00 |
| standard packaging: | 1つのカートンの1 PC 総重量は20Kgについてある |
| Supply Capacity: | 100つの部分/部分每の 週 |

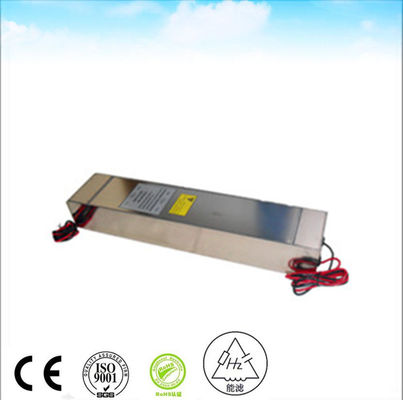

250VAC 16A エミ電源線フィルターRFシールド
入力EMIフィルターはどのように機能する?
ほとんどの電子機器には,EMIフィルタがあり,別々のデバイスとして,または回路板に埋め込まれています.他の装置との干渉を引き起こす可能性がある高周波の電子ノイズを減らすことですほとんどの国で,放出できるノイズ量を制限する規制基準があります.
電気磁気干渉は 望ましくない電気信号として定義され 伝導された放射または放射された放射の形をとることができます電気導体に沿って騒音が移動し,電磁場や無線波として空気中に騒音が移動します..
EMIは電流の切り替えによって発生し,電子電源を含む様々な源から発生します.電源は,入力電圧を制御され隔離された (ほとんどの場合) 直流電圧に変換し,多数の電子部品を動かしますLED照明,コンピュータ,モータードライバー,電池,電池,電池,電池,電池,電池,電池などDC リレー と バッテリー 充電器 は すべて 電力 供給 に 依存 し て 動作 する.
電源用のEMIフィルターは,通常,LC回路を形成するために接続されたコンデンサターとインダクタを含む受動部品で構成される.感電器は,DCまたは低周波の電流を通過することを可能にします.,有害な望ましくない高周波電流を遮断する.コンデンサーは,フィルターの入力から高周波ノイズを逸らす低インピーダンスの経路を提供します.電源に戻る地上接続に
EMI規制を満たすのを助けるだけでなく,フィルターはまた,安全基準を満たす必要があります.インダクターの温度上昇は測定され,電源の動作のために,線間の最小電気距離,中性および接地が制御されています.これは火災や電気ショックのリスクを軽減します.コンデンサターは回路内の位置に応じて個別に安全性認証されています.特殊な"X"コンデンサが入力端末と"Y"コンデンサで AC回路から地面まで.
| 定位電圧 | 250 VAC | ||
| 定数流 | 30A | ||
| 操作頻度 | 50 60 Hz | ||
| 電圧低下 | 1V未満 | ||
| 過負荷 | 15分間の電流の 140% | ||
| ハーモニック 歪み | 完全電流で2%未満 | ||
| 流出電流 | ≤0.2A@380/230VACと50Hz | ||
| ダイレクトリック 抵抗電圧 | 1000VDC (ラインからライン) 1000VDC (ラインからケース) | ||
| DC 絶縁抵抗 | MIL-STD-202 メソッド202 に基づいて | ||
| 末端強度 | MIL-STD-202 メソッド211に従って | ||
| 温度 の 上昇 | MIL-F-15733 に基づいて | ||
| 挿入損失 | ≥100dB@14K-40GHz,MIL-STD-220Aに従って,負荷状態で | ||
| 気候分類 | 死亡者数 | ||
