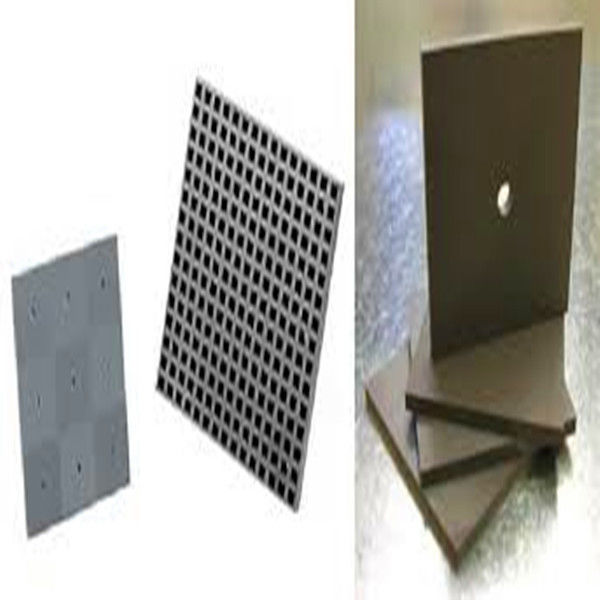

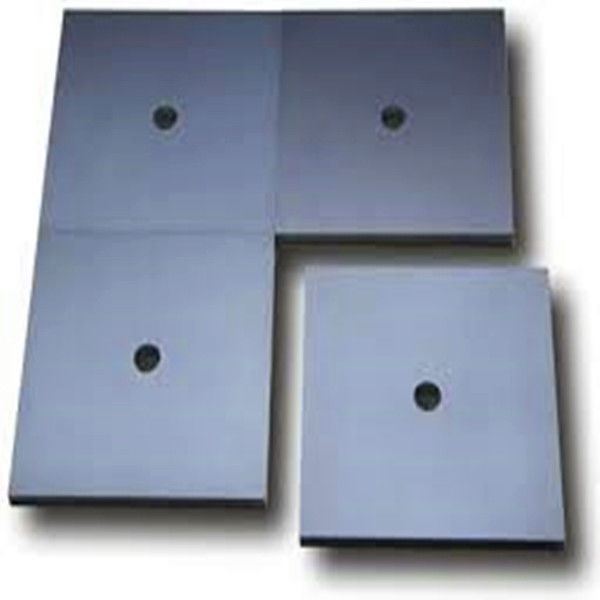

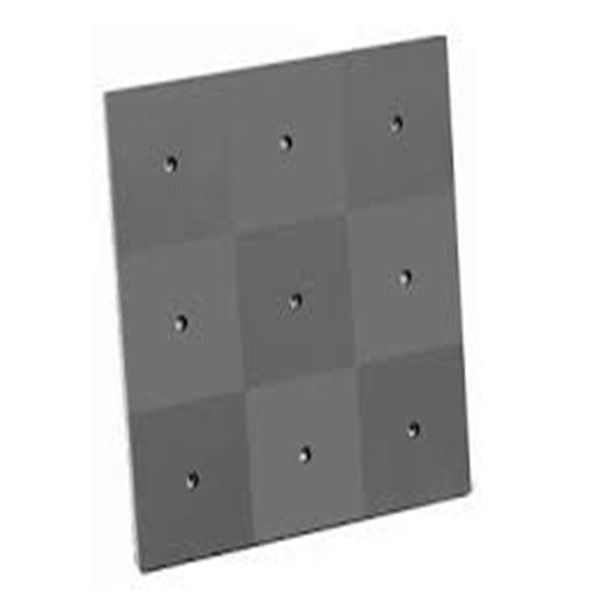

フェライトタイルサイズ
フェライトタイルの適用
複合磁気貫通性が複合介電常数に等しい (またはほぼ等しい) という原理に基づいている.この特性を持つ材料は"空間の"インピーダンスを示し,したがって通常のインピーダンスのとき放射されたエネルギーを反射しない..
フェライトタイルは,30MHzから1GHzの間で10dBから25dBの吸収を提供することができる.タイルは薄い (約0.26インチ),しかし重い (平方フィートあたり約10ポンド) かもしれない.

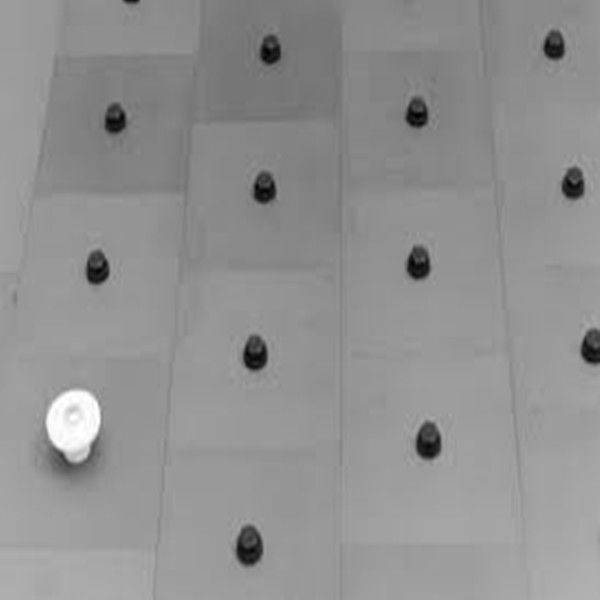

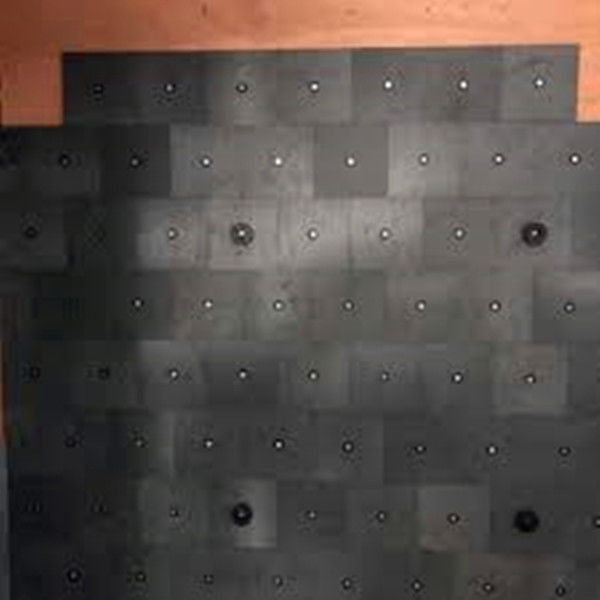

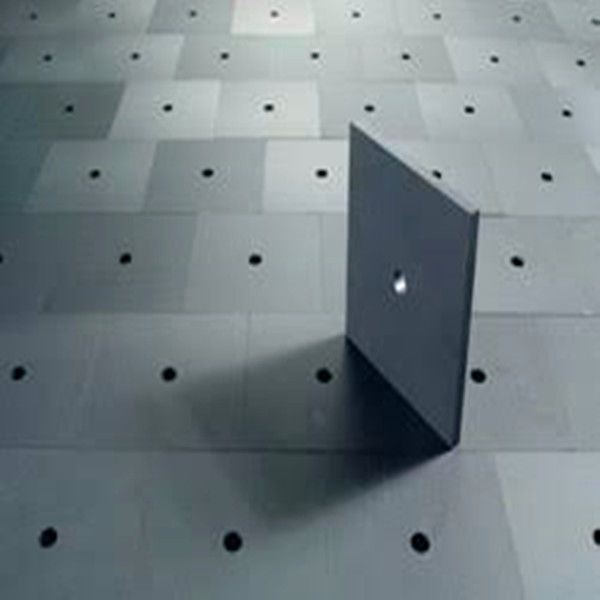

EMC室のフェライトタイルのサイズ
EMC室フェライトタイルの申請
EMC室に使用される
| 初期透透性 | 5500 |
| 相対損失因数 | 15@0.1MHz |
| 飽和流量密度 | 280 ((1194A/m) |
| 残留 | 180 |
| 強制力 | 3 |
| 相対温度因子 | 3 |
| キュリー温度 | 90 |
| 密度 | 4.85*1000 |
| 耐性 | 100 |
パフォーマンス
| 30MHz | -25.5dB |
| 100MHz | -38dB |
| 300MHz | -19.5dB |
| 500MHz | -16dB |
| 700MHz | -12dB |
| 1000MHz | -10dB |
Hz-FT の材料特性
| 属性 | シンボル | ユニット | 価値 |
| 初期透透性 | μイアシ | 5500 ±20% | |
| 相対損失因数 | tanδ/μイアシ | ×10〜6 | 15 (0.1MHz) |
| 飽和流量密度 | Bs | mT | 280 (1194A/m) |
| 残留 | Br | mT | 180 |
| 強制力 | Hc | A/m | 3 |
| 相対温度因数 (20°C∼60°C) | αμr | ×10〜6°C | 3 |
| キュリー温度 | Tc | °C | >90 |
| 密度 | δ | kg/m3 | 4.85×103 |
| 耐性 | ρ | オム | >100 |
反射損失 (dB) と性能仕様の典型的なグラフ
| 頻度 | 典型的な | 仕様 |
| 30MHz | -25.5dB | -24.0dB 最大 |
| 100MHz | -38.0dB | |
| 300MHz | -19.5dB | |
| 500MHz | -16.0dB | |
| 700MHz | -12.0dB | |
| 1000MHz | -12.0dB | - 最大9.0デシブル |
| 部分 | 寸法 mm |
| A について | 99.95 +/-0.10 |
| B について | 99.95 +/-0.10 |
| C について | 6.70 +/- 010 |
| D | 10.00 +/-0.20 |
| 体重 | 330g |
