| MOQ: | >=1000部分 |
| 価格: | $2.90 |
| standard packaging: | 木の場合 |
| Supply Capacity: | 1週あたりの1000の部分/部分 |

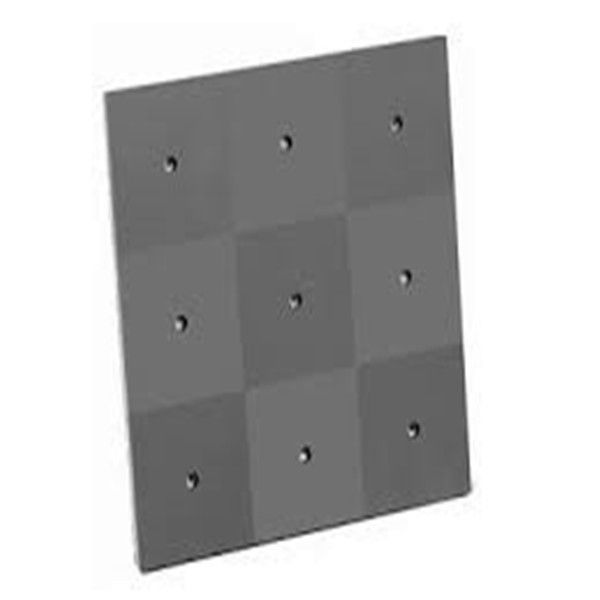

EMC RF 10mおよび3mチャンバー用フェライトタイル
これは、低周波および高周波性能、高電力放散、広帯域動作の両方にとって、有利かつ重要です。当社は、フェライトおよびフォーム吸収材の両方を製造するために、非常に洗練された製造技術を使用しています。これらの技術により、性能と安全性に影響を与える材料のすべてのパラメータを制御できます。製造プロセス全体で厳格な品質生産チェックを遵守することにより、サイズ公差およびRFパラメトリックコンプライアンスのために吸収製品の各ピースを測定する必要があるなど、多くの時間のかかる不要なステップを回避できます。その結果、吸収製品の歩留まり率が高く、より効率的な生産プロセスが得られます。

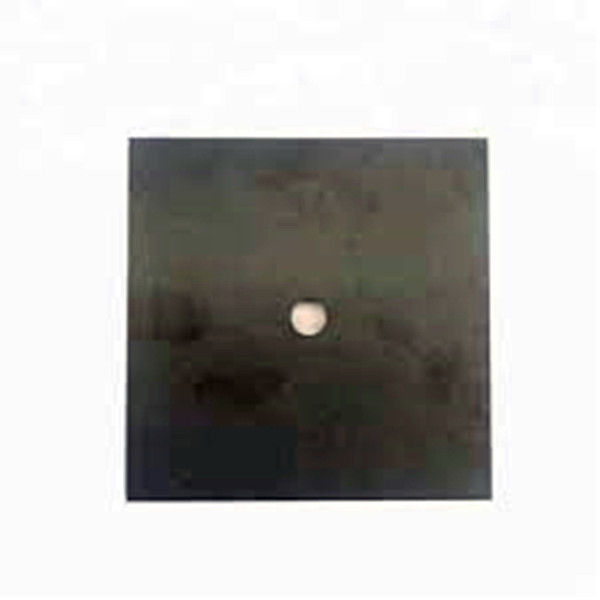

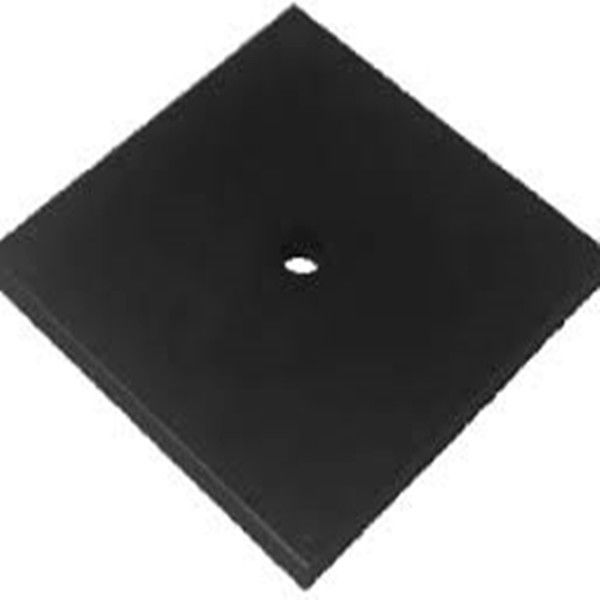

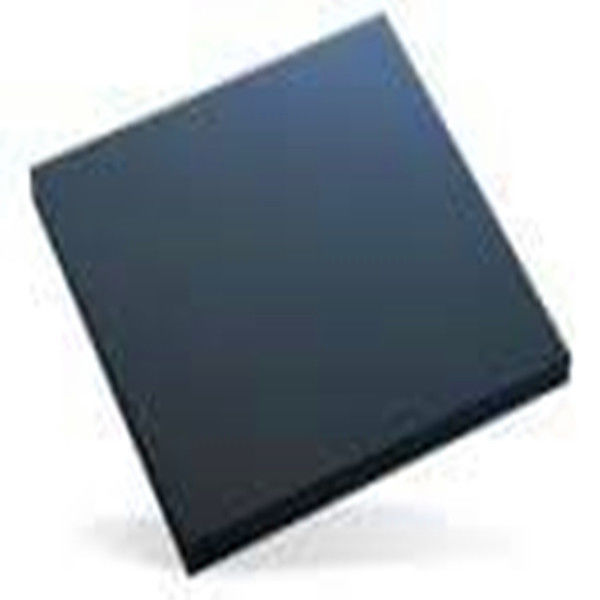

フェライトタイルのサイズ
・ベースサイズ：100*100mm
・標準高さ：5.2mm、6.7mm
・ボア径：10mm
| 初期透磁率 | 5500 |
| 相対損失係数 | 15@0.1MHz |
| 飽和磁束密度 | 280(1194A/m) |
| 残留磁束密度 | 180 |
| 保磁力 | 3 |
| 相対温度係数 | 3 |
| キュリー温度 | 90 |
| 密度 | 4.85*1000 |
| 抵抗率 | 100 |
| 30MHz | -25.5dB |
| 100MHz | -38dB |
| 300MHz | -19.5dB |
| 500MHz | -16dB |
| 700MHz | -12dB |
| 1000MHz | -10dB |
フェライトタイルの用途

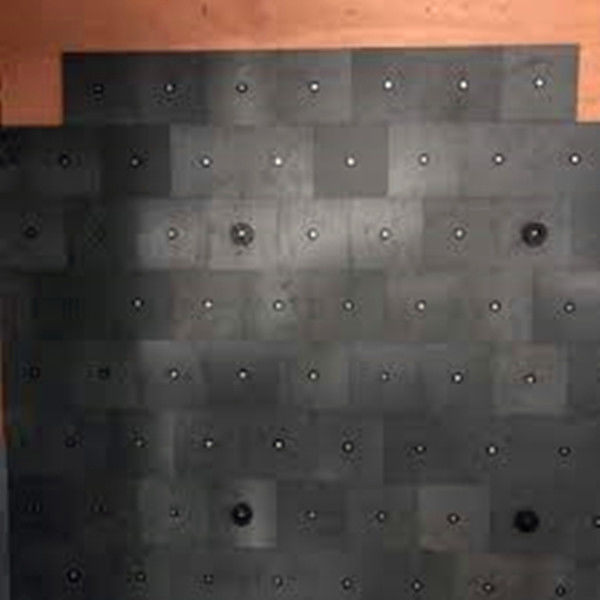

・EMCチャンバーに使用
複素透磁率が複素誘電率と等しい（またはほぼ等しい）という原理に基づいています。この特性を持つ材料は、「自由空間」のインピーダンスと等しいインピーダンスを示し、したがって法線入射での放射エネルギーを反射しません。フェライトタイルは、30MHzから1GHzの間で10dBから25dBの吸収を提供できます。タイルは薄い（約0.26インチ）ですが、重い（1平方フィートあたり約10ポンド）場合があります。

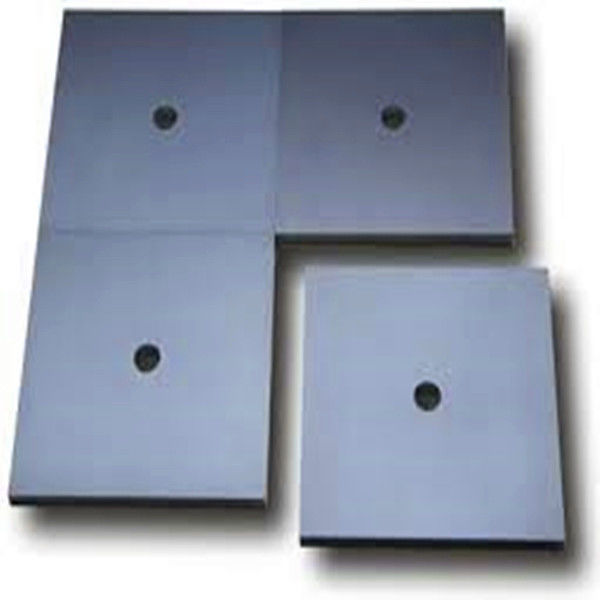

EMCチャンバー用フェライトタイルのサイズ
・ベースサイズ：100*100mm
・標準高さ：5.5mm、6.7mm
・ボア径：10mm
EMCチャンバー用フェライトタイルの用途EMCチャンバーに使用
