| MOQ: | >=1は置く |
| 価格: | $15,000.00 |
| Supply Capacity: | 1組のセット/セット每の 月 |

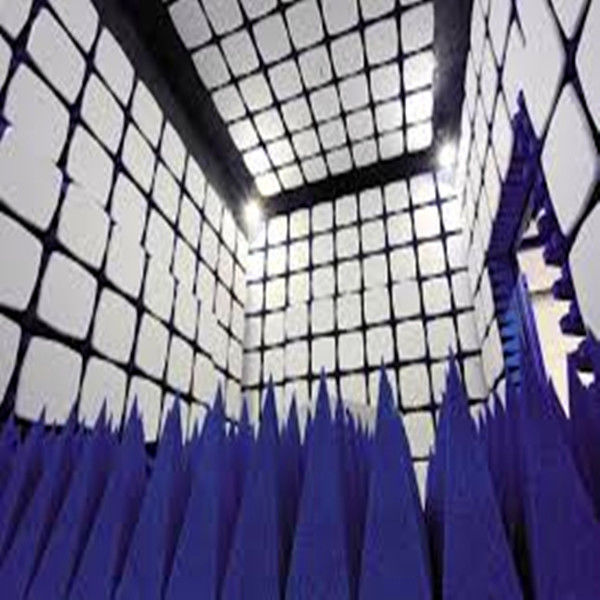

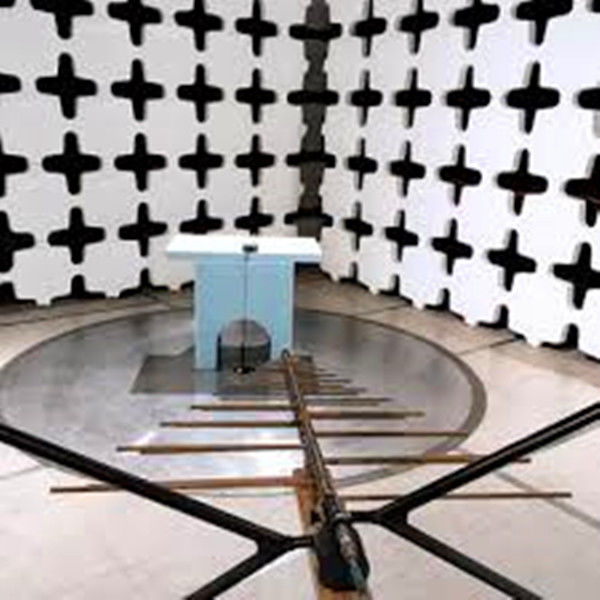

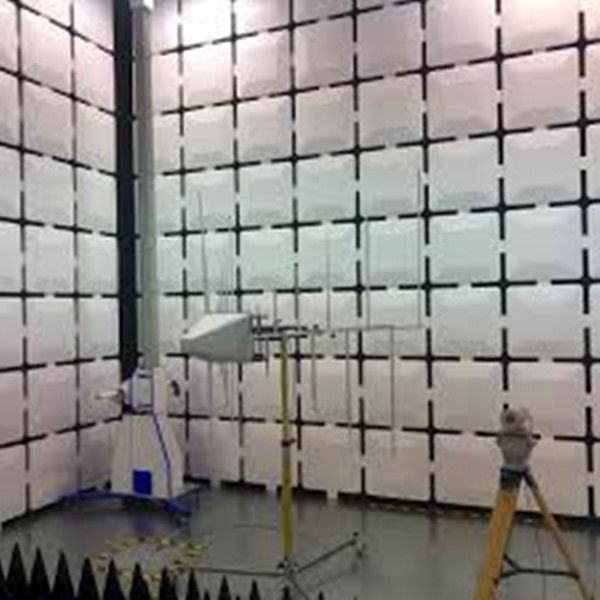

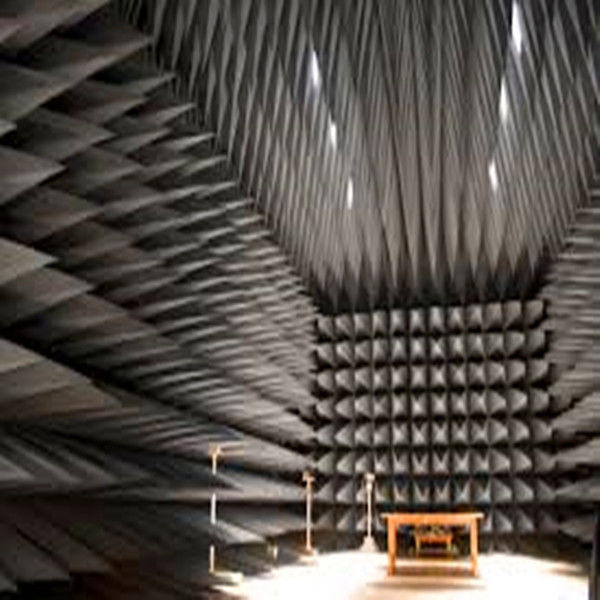

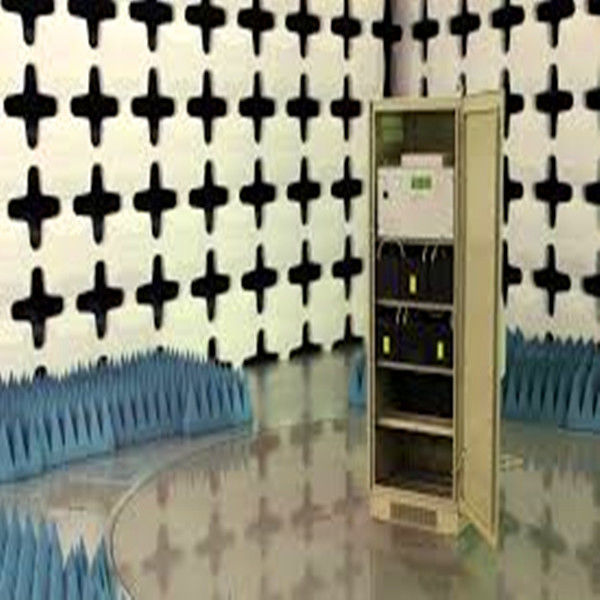

アンテナテスト用電波吸収材付き無響室
RFシールドルーム
RFシールドルームは、半無響室の基礎となります。これは、ほぼ電波を通さない金属箱であり、広い周波数範囲で最大100dBの電界および磁界シールド効果を提供します。外部からの信号や環境ノイズが侵入しないため、EUT（試験対象機器）のみが発生させるエミッションを測定するのに非常に適しているため、エミッションテストに適しています。また、エンクロージャー内部で発生した信号が外部に漏れ出し、近くにある機器や人員に有害な干渉を引き起こす可能性がないため、イミュニティテストにも適しています。
半無響室にはさまざまな種類のシールド材と構成があり、それぞれシールド性能レベルが異なります。アプリケーションで最大のシールド効果が必要な場合は、二重に電気的に絶縁されたシールド材を検討することをお勧めします。このシールドは、通常、チャンバーの主要な接地ポイントでのみ接続された2層の金属（内面と外面）で構成されています。チャンバーの内外のいずれかに何かを取り付ける必要がある場合は、選択する取り付けネジは、最初のシールド層を貫通するだけで、2番目の層を貫通しないように十分に短くする必要があります。
無響室
|
無響室の説明 EMCテスト用にセミEMCチャンバーとフルEMCチャンバーを提供しています。
無響室は一般的に、部分的にまたは完全にRF吸収材でライニングされたRFシールドルームで構成されています。これは、いくつかの種類のテストと測定を実行するために使用されます。
当社のチャンバーは通常、モジュラーシールドシステムから構築されています。
EMC無響テストチャンバーは、EN 50147パート2 / ANSI C63.4 / EN55022 / EN61000-4-3およびさまざまなCISPR文書などのさまざまな国際規格に準拠して、電気/電子機器の放射エミッションおよび放射イミュニティテストを実行するために業界で使用されています。
チャンバーは、MILおよび航空宇宙規格（MIL STD 4612E、DO 160、DEF STD 59-41など）に準拠したテスト用のEMCテスト向けにも設計されています。
当社は、以下を含む、無響室の全範囲を提供しています。
|
RF吸収材付き無響室として提供しているタイプ
- コンパクトチャンバー
- 3メートルチャンバー
- 5メートルチャンバー
- 10メートルチャンバー
- 自由空間チャンバー
- MIL-STDチャンバー
- カスタム無響チャンバーも承ります
RF吸収材付き無響室のシールド性能
| 磁界 | 14kHz | 75dB |
| 100KHz | 100dB | |
| 200KHz | 110dB | |
| 平面波 | 50-103MHz | 120dB |
| マイクロ波 | 1-10GHz | 110dB |
| 10-20GHz | 100dB | |
| 20-40GHz | 80dB |
