高性能EMC試験室まで40GHz
要求に応じて,RF遮断室は,石膏板の壁と吊り天井で囲まれることができます.扉のドレッシングにフラッシュビニールタッピング木材を使用して構築することができますコントロールルームやデータセンターでは,床は,ケーブルを簡単にルーティングできるように,コンピュータの床を上げることができます.コンピュータの床は,標準的な反静的床タイルを調節可能な底台に配置して,最低平均床負荷500 kg/m2に対応するように作られています.コンピュータ床のシステムでは,制御室や増幅器室は床の穴の中に設置されている場合,スフッシュとスロージングレス入り口が提供されます.
遮蔽室が必要になる時?
広範囲のスペクトル (すなわち400Hz未満の複数の周波数を送信する機器),無線塔,携帯電話送信機,または他の大きなフィールド発電機の近くにある場合隠蔽室を考えるべきでしょう.
■ 研究対象はガンマ帯で,電源のノイズを消すために60/50Hzのノッチフィルターを使用したくない場合は,遮断室を考慮してください.ネットワーク電源のノイズを最小限に抑えるために上記の手順を実行することをお勧めしますもしそれがあなたの必要に 十分でないなら 遮蔽された部屋が 役立つかもしれません
| 製品の特徴 | ||||
| シールドパネルは,冷たいローリングで鋳造された鋼板で作られています.鋼板の歪みを防ぎ,鋼板の平ら化を保証する. | ||||
| 自立型フレーム構造は断面材料で作られている. | ||||
| 遮蔽ドアはオプションです:標準電動ドア (電動/手動オプション),全自動遮蔽ドア (パスワードでライトアクティベーション) スライドドアステンレス鋼の飾り付けはドア表面にあるドアの標準寸法は:0.85×2 (m) | ||||
| 大型吊り下ろし スライディング・シールドドア 電動式 スライディング・プッシュ・イン ドア 電動式 スライディング・ガスバッグ ドア 回転式 ドア | ||||
| 換気窓は,サイズ:300×300mmのセルラー波導型で設計されています. | ||||
| 電源フィルターは高性能で漏れが少ない状態です | ||||
| 電話,エアコン,消防装置,光ファイバー,CAT5ケーブルをカスタマイズして装備できます. | ||||
| 装飾は 標準装備室の要件に従って シールドルームに配置されます. | ||||
| 遮蔽特性 (dB) | ||||
| 14kHz | 85dB | ||
| 100KHz | 100dB | |||
| 200KHz | 110dB | |||
| 平面波 | 50〜103MHz | 120dB | ||
| 1〜10GHz | 110dB | ||
| 10-20GHz | 100dB | |||
| 20〜40GHz | 80dB | |||
| 適用範囲 | ||||
| EMCテスト | ||||
| 第1項 | モジュール パネルの種類,2mm/3mmの電化鋼板 | |||
| ポイント2 | RFシールドドア,開口サイズ:1000*2000mm またはカスタマイズされた寸法 | |||
| 第3項 | パワーフィルター 16A/32A/50A/63A またはパーソナライズされたパラメータ | |||
| 第4項 | ハネコム 換気パネル 300×300×25mm 300×600×25mm またはカスタマイズされた寸法 | |||
| 第5項 | RF パネル 300*200mm,波導 Ø4cm / L220cm x1 BNC*2/N*2/SMA*2を含む またはカスタマイズされた寸法 | |||
| 第6項 | 床 反静的床やラミネート床 またはカスタマイズされた材料 | |||
| 7 項目 | 泡のRF吸収器 フェライトタイル 高功率吸収器 | |||
| 第8項 | ベリリウム銅 指 | |||
| 第9項 | 鋼波導体 | |||
| 第10項 | EMIシールドガスケット | |||

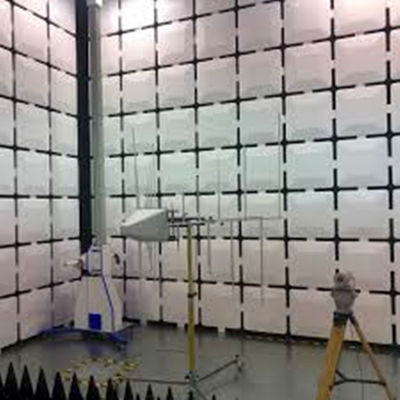

| RF アネホック室 遮蔽特性 (dB) | ||
| 14kHz | 75dB |
| 100KHz | 100dB | |
| 200KHz | 110dB | |
| 平面波 | 50〜103MHz | 120dB |
| 1〜10GHz | 110dB |
| 10-20GHz | 100dB | |
