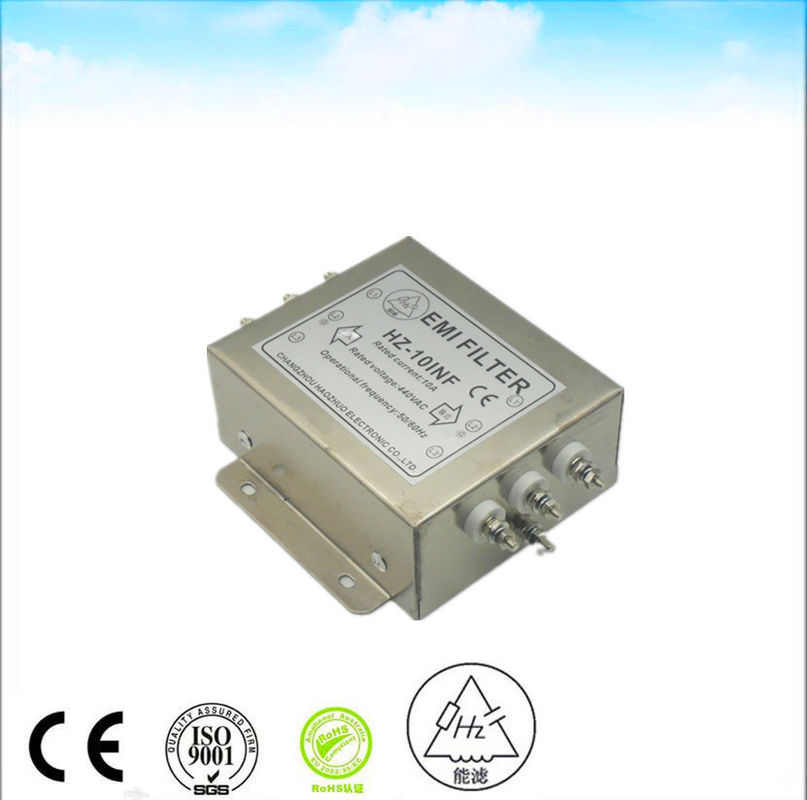

| MOQ: | >=1部分 |
| 価格: | $50.00 |
| standard packaging: | 1つのカートンの10 PC 総重量は10Kgについてある |
| Supply Capacity: | 100つの部分/部分每の 週 |
フィルターの有効性を測定する方法
(1) 挿入損失
フィルターのノイズ削減効果は挿入損失で表される.図3のように,フィルターは50オム信号源と負荷をつなぐ回路に挿入され,負荷側 (BからC) の電圧の変化を測定したこれは通常 dB で表されます.
(2) dB
dB (デシベル) は比率を表す単位である.表2に示すように,ノイズを1/10に減らす能力は20dBで表され,ノイズを1/100に減らす能力は40dBで表される.騒音が10分の"まで落ちるたびに, dB は 20 に増加します (挿入損失の場合).
dB を使用することは,足すことによって大きな比率を表現できるので非常に便利です.測定ノイズの結果も通常 dB で表現されます.例えば,40dBμVは,1μVが0dBである電圧を表します100μVという意味です.
(3) 覚えておくべき数値
騒音が倍になると dB は 6dB 変化します.騒音が 10倍になると dB は 20dB 変化します.この2つの数字は非常に頻繁に使用されますので,それらを覚えておくことは有用かもしれません.
この数値が電圧を表すときに使用されていることに注意してください.電力を10倍にすると10dBの変化になります.電力と電圧の二乗の関係があるからです (P=V2/R).
(4) Sパラメータの置換
フィルタを線形回路とみなす場合,挿入損失は,50オームシステムで測定されたSパラメータ伝達係数 (S21またはS12) の絶対値に置き換えることができる.フィルターの前に50オム測定システムが接続されているため,そして後可能な限り,Sパラメータで測定された値を挿入損失として使用します.
| パラメータ | 価値 |
| 定位電圧,RMS | 110...250V |
| 定数電流,RMS | 3A |
| 臨時信号衰弱 (典型) | |
| 差分モード | 24dB |
| 共通モード | 20dB |
| 流出電流 | |
| 標準モデル | <3.5mA |
| 医療版 | <0.5mA |
| パワー表示 | LED |
| 尺寸 (WxDxH) | 80mm×47mm×127mm |
| 入力 / 出力構成の範囲で利用可能 | |
|
|
| MOQ: | >=1部分 |
| 価格: | $50.00 |
| standard packaging: | 1つのカートンの10 PC 総重量は10Kgについてある |
| Supply Capacity: | 100つの部分/部分每の 週 |
フィルターの有効性を測定する方法
(1) 挿入損失
フィルターのノイズ削減効果は挿入損失で表される.図3のように,フィルターは50オム信号源と負荷をつなぐ回路に挿入され,負荷側 (BからC) の電圧の変化を測定したこれは通常 dB で表されます.
(2) dB
dB (デシベル) は比率を表す単位である.表2に示すように,ノイズを1/10に減らす能力は20dBで表され,ノイズを1/100に減らす能力は40dBで表される.騒音が10分の"まで落ちるたびに, dB は 20 に増加します (挿入損失の場合).
dB を使用することは,足すことによって大きな比率を表現できるので非常に便利です.測定ノイズの結果も通常 dB で表現されます.例えば,40dBμVは,1μVが0dBである電圧を表します100μVという意味です.
(3) 覚えておくべき数値
騒音が倍になると dB は 6dB 変化します.騒音が 10倍になると dB は 20dB 変化します.この2つの数字は非常に頻繁に使用されますので,それらを覚えておくことは有用かもしれません.
この数値が電圧を表すときに使用されていることに注意してください.電力を10倍にすると10dBの変化になります.電力と電圧の二乗の関係があるからです (P=V2/R).
(4) Sパラメータの置換
フィルタを線形回路とみなす場合,挿入損失は,50オームシステムで測定されたSパラメータ伝達係数 (S21またはS12) の絶対値に置き換えることができる.フィルターの前に50オム測定システムが接続されているため,そして後可能な限り,Sパラメータで測定された値を挿入損失として使用します.
| パラメータ | 価値 |
| 定位電圧,RMS | 110...250V |
| 定数電流,RMS | 3A |
| 臨時信号衰弱 (典型) | |
| 差分モード | 24dB |
| 共通モード | 20dB |
| 流出電流 | |
| 標準モデル | <3.5mA |
| 医療版 | <0.5mA |
| パワー表示 | LED |
| 尺寸 (WxDxH) | 80mm×47mm×127mm |
| 入力 / 出力構成の範囲で利用可能 | |
