ハイライト
低い漏出EMIフィルタ
,EMIフィルタ32a
,220vac電力線EMIフィルタ
-
製品RFシールド用EMI電源フィルター
-
定格電流32a
-
定格周波数50/60Hz
-
定格電圧AC220V
-
電圧低下1V未満
-
過負荷15分間の電流の 140%
-
高調波歪み完全電流で2%未満
-
誘電率に耐える電圧1000VDC (ラインからライン) 1000VDC (ラインからケース)
-
遮蔽効果10KHz≥60dB
-
直流隔熱抵抗MIL-STD-202 メソッド202 による
-
気候分類25/070/21
-
起源の場所P.R.CHINA
-
ブランド名HAOZHUO
-
証明ce
-
モデル番号HZ-2X32C5
-
最小注文数量順序ごとの10 PCS
-
パッケージの詳細カートン
-
供給の能力1週あたりの100 PCS

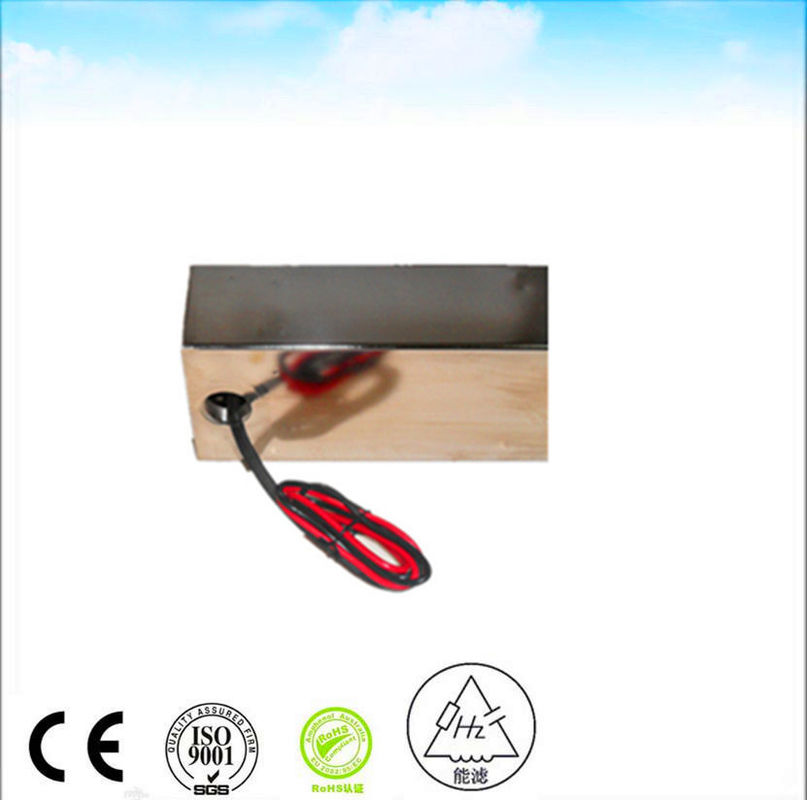

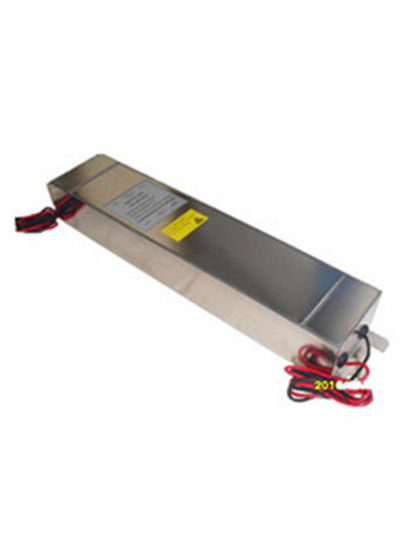

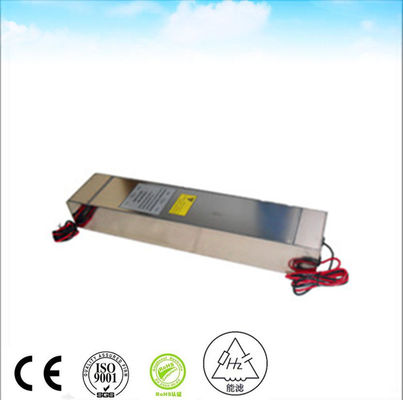

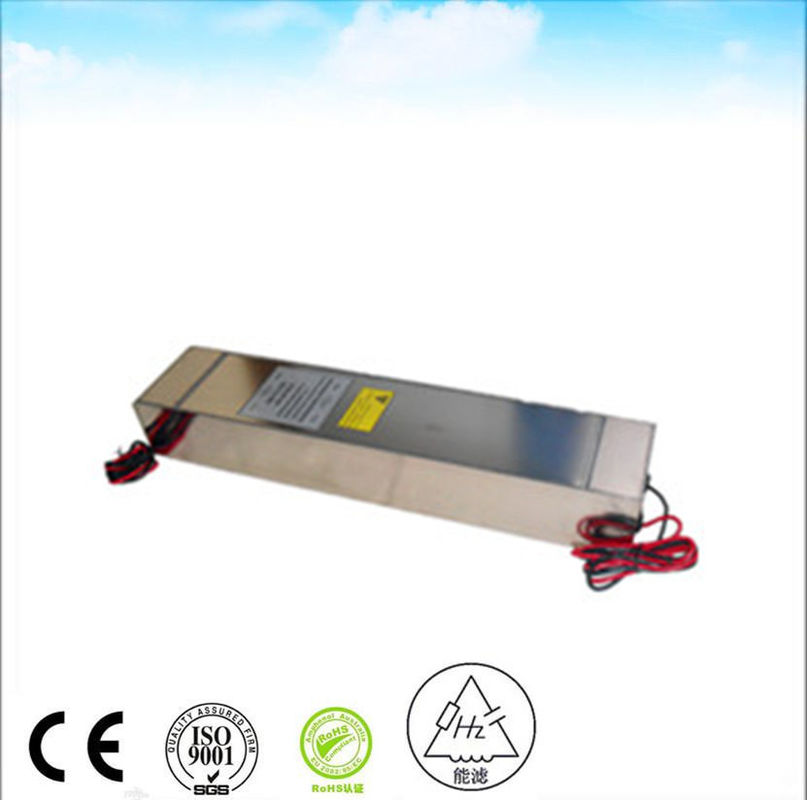

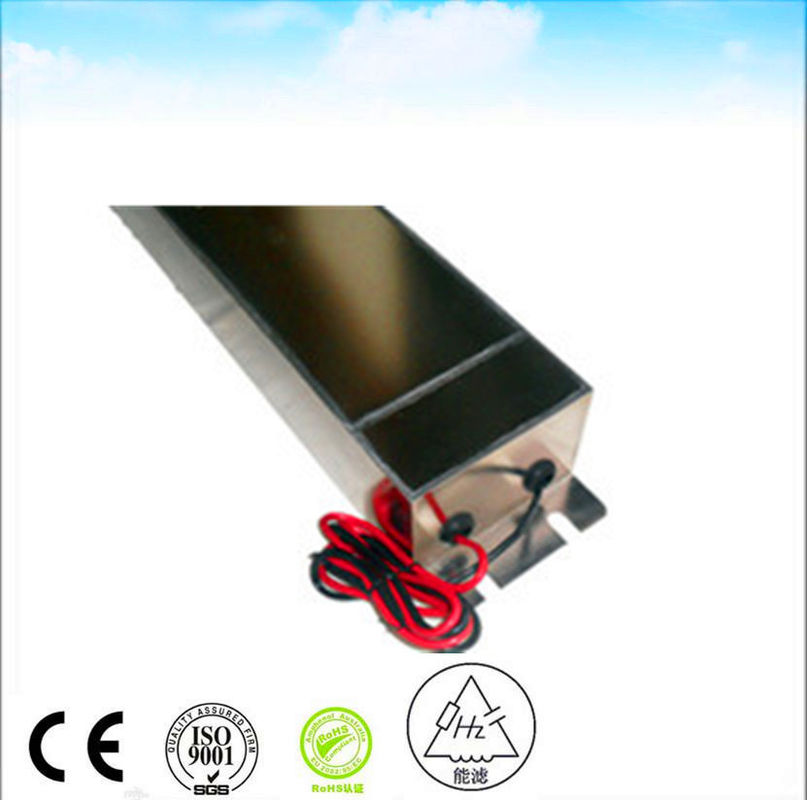

32a Emi パワーラインフィルター、rf シールドルーム、emc チャンバー、電波暗室用
1P 220VAC 50/60 Hz16A RF シールドルーム用 EMI パワーラインフィルター
電力線フィルタを選択するときは、3 つの主要な指標を考慮する必要があります。1 つ目は電圧と電流、2 つ目は挿入損失、そして最後にサイズと構造です。内部のフィルターは通常ポットに埋め込まれているため、環境は主な懸念事項ではありません。ただし、すべてのポッティング材料およびフィルタコンデンサの温度特性は、パワーフィルタの環境特性にある程度の影響を与えます。
|
パフォーマンスデータ |
|
電圧降下: 1V未満 |
|
過負荷: 定格電流の 140%、15 分間 |
|
高調波歪み: 最大定格電流で 2% 未満 |
|
漏れ電流:≤0.2A@380/230VACおよび50Hz |
|
耐電圧: 1000VDC (ライン間) 1000VDC (ライン間) |
|
DC 絶縁抵抗: MIL-STD-202 Method 202 に準拠 |
|
端子強度: MIL-STD-202 Method 211 に準拠 |
|
温度上昇: MIL-F-15733 に準拠 |
|
シールド効果: |
|
10KHz≧60dB |
|
1MHz～20MHz≧100dB |
|
20MHz～18GHz≧100dB |
|
18GHz～40GHz≧80dB |
|
気候分類: 25/070/21 |
電力線フィルタは通常、トランジスタなどの能動部品を持たず、抵抗、コンデンサ、インダクタで構成される受動フィルタとして設計されています。電源ポートでの EMI の特性に従って、EMI ライン フィルタはパッシブ ローパス フィルタであり、AC を減衰せずに電源に伝送し、AC とともに入ってくる EMI ノイズを大幅に減衰します。同時に、電力機器から発生するEMIノイズを効果的に抑制し、AC電力網にノイズが侵入して他の電子機器に干渉するのを防ぎます。
- 当社の技術サービスチームは、産業用アプリケーション（周波数インバータドライブ用のIEC61800-3、エレベーター用EN12015、ISM装置用EN55011など）や軍事用アプリケーション（GJB151A GJB152Aなど）など、さまざまな種類のテスト規格を学習しています。EMI問題を迅速かつ効果的かつ低コストで解決できます。
- 当社試験設備：LCRデジタルブリッジ/耐電圧試験器/絶縁抵抗試験器/スペクトラムアナライザ/インダクタ試験器/標準信号源/シールドルーム/干渉強度試験器など
- 当社製品：汎用EMIフィルタ/周波数インバータ用EMIフィルタ/シールド設備用EMIフィルタ/軍事用途用EMIフィルタ
- 当社の強み：高品質・高コスト・短納期
- 当社のサービス：すべての製品には2年間の保証が付いています
