| MOQ: | 1 - 9部分 |
| 価格: | $1000 |
| standard packaging: | 1つのカートンの100 PC 総重量は20Kgについてある |
| Supply Capacity: | 100つの部分/部分每の 週 |

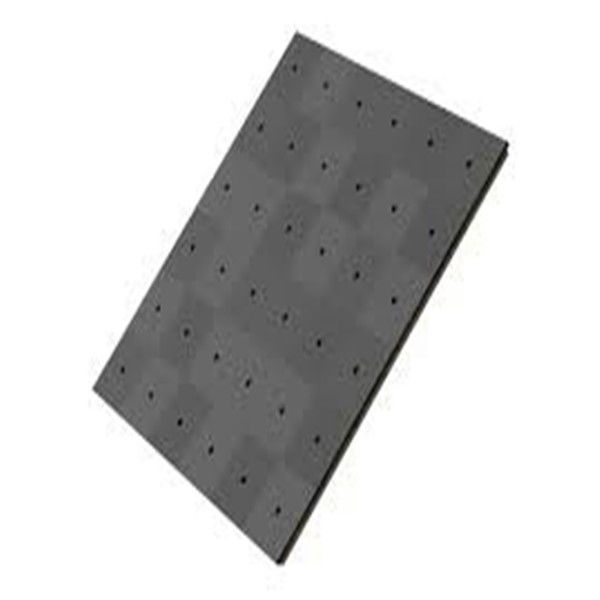

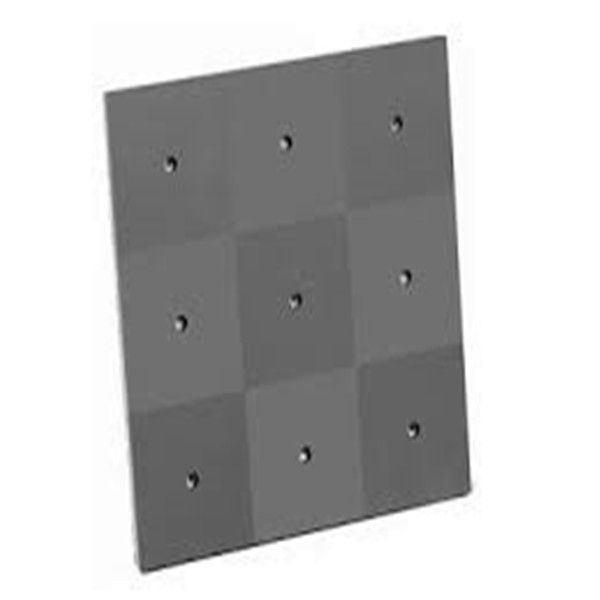

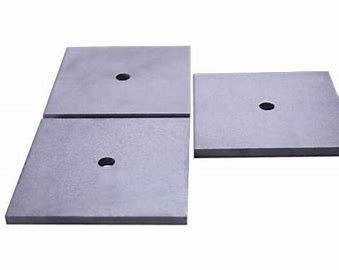

フェライトタイルサイズ
フェライトタイルの適用
複合磁気貫通性が複合介電常数に等しい (またはほぼ等しい) という原理に基づいている.この特性を持つ材料は"空間の"インピーダンスを示し,したがって通常のインピーダンスのとき放射されたエネルギーを反射しない..
フェライトタイルは,30MHzから1GHz間の吸収量の10dB-25dBを提供することができる.タイルは薄い (約0.26インチ),しかし重い (平方フィートあたり約10ポンド) かもしれない.
EMC室のフェライトタイルのサイズ

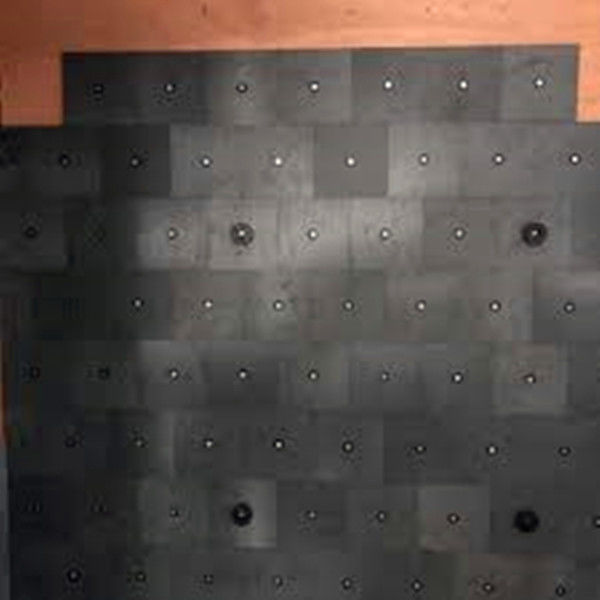

EMC室フェライトタイルの申請
EMC室に使用される
| 初期透透性 | 5500 |
| 相対損失因数 | 15@0.1MHz |
| 飽和流量密度 | 280 ((1194A/m) |
| 残留 | 180 |
| 強制力 | 3 |
| 相対温度因子 | 3 |
| キュリー温度 | 90 |
| 密度 | 4.85*1000 |
| 耐性 | 100 |
パフォーマンス
| 30MHz | -25.5dB |
| 100MHz | -38dB |
| 300MHz | -19.5dB |
| 500MHz | -16dB |
| 700MHz | -12dB |
| 1000MHz | -10dB |
| 部分 | 寸法 mm |
| A について | 99.95 +/-0.10 |
| B について | 99.95 +/-0.10 |
| C について | 6.70 +/- 010 |
| D | 10.00 +/-0.20 |
| 体重 |
330g
|
|
|
