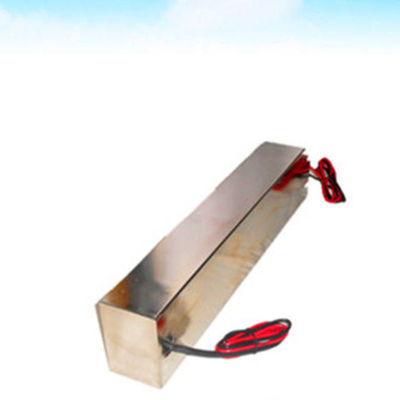

1P 220VAC 50/60 Hz 16A RFシールドルーム用EMI電源ラインフィルター
ほとんどの電子機器には、独立したデバイスまたは回路基板に組み込まれたEMIフィルターが含まれています。その機能は、他のデバイスとの干渉を引き起こす可能性のある高周波電子ノイズを低減することです。ほとんどの国では、放出されるノイズの量を制限する規制基準が存在します。
|
性能データ |
|
電圧降下: 1V未満 |
|
過負荷: 定格電流の140%を15分間 |
|
高調波歪み: 定格電流全負荷で2%未満 |
|
漏洩電流: ≤0.2A@380/230VAC および 50Hz |
|
耐電圧: 1000VDC (線間) 1000VDC (線対ケース) |
|
DC絶縁抵抗: MIL-STD-202 Method 202に準拠 |
|
端子強度: MIL-STD-202 Method 211に準拠 |
|
温度上昇: MIL-F-15733に準拠 |
|
シールド効果: |
|
10KHz≥60dB |
|
1MHz~20MHz≥100dB |
|
20MHz~18GHz≥100dB |
|
18GHz~40GHz≥80dB |
|
気候分類: 25/070/21 |
電源ラインフィルター、またはEMI電源ラインフィルターとも呼ばれるものは、電源ライン内の特定の周波数ポイントまたは特定の周波数ポイント外の周波数を効果的にフィルターする受動的な双方向ネットワーク、電気機器です。ラインフィルターは、主電源の電磁干渉(EMI)用に設計されており、通常、インダクタ、コンデンサ、抵抗器で構成される周波数選択的な2ポートネットワークです。実際には、一種のフィルターであり、動作原理によっては反射フィルターとも呼ばれます。フィルター阻止帯域で高い直列インピーダンスと低い並列インピーダンスを提供し、ノイズ源とそのインピーダンスと負荷インピーダンスを大きく不整合にし、それによって望ましくない周波数成分をノイズ源に逆伝送します。
電源ラインフィルターを選択する際には、3つの主要な指標を考慮する必要があります。まず電圧と電流、次に挿入損失、そして最後にサイズと構造です。フィルター内部は通常ポッティングされているため、環境は主要な懸念事項ではありません。しかし、すべてのポッティング材料とフィルターコンデンサの温度特性は、電源フィルターの環境特性にいくらか影響を与えます。
![]()
![]()
![]()
